Пистолет-распылитель
Иллюстрации
Реферат

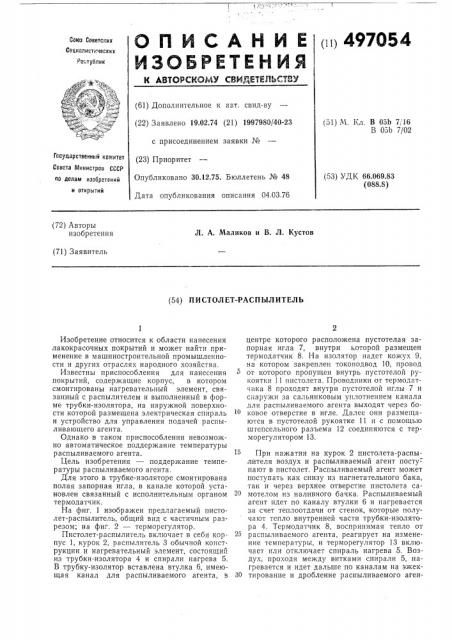

(ii) 497054
Союэ Советских
Соцнвлнстических
Ресоублик (61) Дополнительное к авт. свид-ву (22) Заявлено 19.02.74 (21) 1997980/40-23 с присоединением заявки № (51) М. Кл. В 05Ь 7,16
В 05b 7/02
Совета Министров СССР ло делам иэобретений и открытий (53) УДК 66.069.83 (088.8) Опубликовано 30.12,75. Бюллетень № 48
Дата опубликования описания 04.03.76 (72) Авторы изобретения
JI А. Маликов и В. Л, Кустов (71) Заявитель (54) П И СТОЛ ЕТ-РАС П ЫЛ ИТЕЛ Ь
Изобретение относится к области нанесения лакокрасочных покрытий и может найти применение в машиностроительной промышленности и других отраслях народного хозяйства.
Известны приспособления для нанесения покрытий, содержащие корпус, в котором смонтированы нагревательный элемент, связанный с распылителем и выполненный в форме трубки-изолятора, на наружной поверхности которой размещена электрическая спираль и устройство для управления подачей распыливающего агента.
Однако в таком приспособлении невозможно автоматическое поддержание температуры распыливаемого агента.
Цель изобретения — поддержание температуры распыливаемого агента.
Для этого в трубке-изоляторе смонтирована полая запорная игла, в канале которой установлен связанный с исполнительным органом термодатчик.
На фиг. 1 изображен предлагаемый пистолет-распылитель, общий вид с частичным разрезом; на фиг. 2 — терморегулятор.
Пистолет-распылитель включает в себя корпус 1, курок 2, распылитель 3 обычной конструкции и нагревательный элемент, состоящий из трубки-изолятора 4 и спирали нагрева 5.
В трубку-изолятор вставлена втулка 6, имеющая канал для распыливаемого агента, в
У Р ай комитет (23) Приоритет центре которого расположена пустотелая запорная игла 7, внутри которой размещен термодатчик 8. На изолятор надет кожух 9, на котором закреплен токоподвод 10, провод от которого пропущен внутрь пустотелой рукоятки 11 пистолета. Проводники от термодатчика 8 проходят внутри пустотелой иглы 7 и снаружи за сальниковым уплотнением канала для распыливаемого агента выходят через боковое отверстие в игле. Далее они размещаются в пустотелой рукоятке 11 и с помощью штепсельного разъема 12 соединяются с терморегулятором 13.
При нажатии на курок 2 пистолета-распылителя воздух и распыливаемый агент посту: пают в пистолет. Распыливаемый агент может поступать как снизу из нагнетательного бака, так и через верхнее отверстие пистолета самотелом из наливного бачка. Распыливаемый агент идет по каналу втулки 6 и нагревается за счет теплоотдачи от стенок, которые получают тепло внутренней части трубки-изолятора 4-. Термодатчик 8, воспринимая тепло от распыливаемого агента, реагирует на изменение температуры, и терморегулятор 13 включает или отключает спираль нагрева 5. Воздух, проходя между витками спирали 5, нагревается и идет дальше по каналам на эжек30 тирование и дробление распыливаемого аген497054
Предмет изобретения
Фиг. 2
Фиг, 7
Составитель Ф. Пажи
Редактор Е. Дайч
Техред E. Подурушина
Корректор Т. Фисенко
Заказ 360/8 Изд P,о 2108 Тираж 869 Подписное
ЦНИИПИ Государственного комитета Совета Минисзров СССР по делам изобретений и открытий
113035, Москва, УК-35, Раушская наб., д. 4/5
Типография, IIp. Сапунова, 2 та. Часть воздуха проходит между кожухом 9 и трубкой-изолятором 4 и способствует охлаждению кожуха.
Пистолет-распылитель, содержащий корпус, в котором установлены нагревательный элемент, связанный с распылителем и выполнен1
Г1
1
«
1(!
1
1 ный в форме трубки-изолятора, на наружной поверхности которой размещена элЕктрическая спираль и устройство для управления подачей распыливающего агента, о т л и ч а ю5 щи и ся тем, что, с целью поддержания температуры распыливаемого агента, в трубке смонтирована полая запорная игла, в канале которой установлен связанный с исполнительным органом термодатчик.
