Жласс 49а, 28 № 49714
) Г;
1 . а

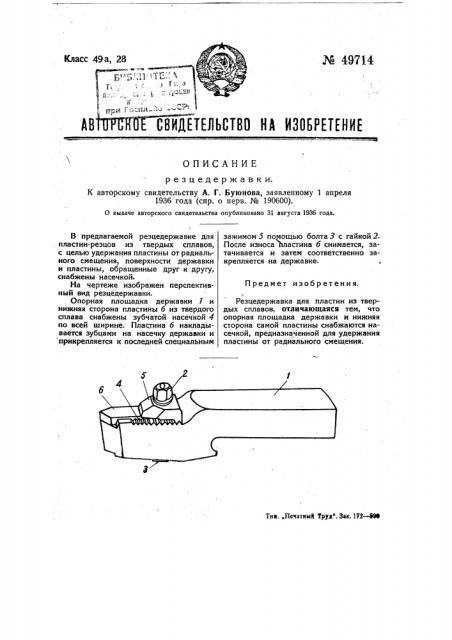

АВ СВИДЕТЕЛЬСТВО ИА ИЗОБРЕТЕНИЕ
ОПИСАНИЕ резцеде ржа в к и.
К авторскому свидетельству А. Г. Буюнова, заявленному 1 апреля
1936 года (спр. о перв. № 190600).
O выдаче авторского свидетельства опубликовано 31 августа 1936 года.
Предмет изобретения.
Тии. „Печатный Труд". Зак.172-3ОФ
В предлагаемой резцедержавке для, пластин-резцов из твердых сплавов, с целью удержания пластины от радиального смещения, поверхности державки и пластины, обращенные друг к другу, снабжены насечкой.
На чертеже изображен перспективный вид резцедержавки.
Опорная площадка державки 1 и нижняя сторона пластины 6 из твердого сплава снабжены зубчатой насечкой 4 по всей ширине. Пластина 6 накладывается зубцами на насечку державки и прикрепляется к последней специальным зажимом 5 помощью болта 3 с гайкой 2.
После износа йластина 6 снимается, затачивается и затем соответственно закрепляется на державке.
Резцедержавка для пластин из твердых сплавов, отличающаяся тем, что опорная площадка державки и нижняя сторона самой пластины снабжаются насечкой, предназначенной для удержания пластины от радиального смещения.
