Реферат



с ::ы.

:. - .. .::: » к-.- на ВАЯЯ, Д

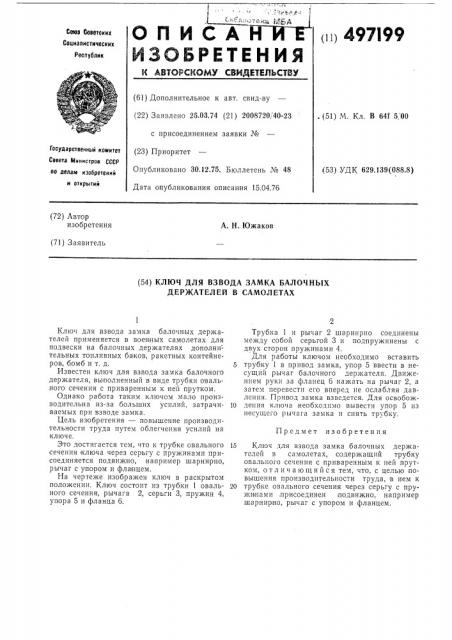

ОПИС НЙ

ИЗОБРЕТЕНИЯ l i1 497тт99

Свита Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 25.03.74 (21) 2008720, 40-23 с присоединением заявки № (23) Приоритет

Опубликовано 30,12.75. Бюллетень № 48

Дата опубликования описания 15.04.76. (51) М. Кл. В 64f 5, 00

Государственный комитет

Совета Министров СССР

Д3) УДК 629.139(088.8) по делам изобретений и открытий (72) Автор изобретения

А. H. Южаков (71) Заявитель (54) КЛЮЧ ДЛЯ ВЗВОДА ЗАМКА БАЛОЧНЫХ

ДЕР)КАТЕЛ ЕЙ В САМОЛЕТАХ

Ключ для взвода замка бало нных держателей применяется в военных самолетах для подвески на балочных держателях дополни тельных топливных баков, ракетных контейнеров, бомб и т, д.

Известен ключ для взвода замка балочного держателя, выполненный в виде трубки оваль.ного сечения с приваренным к ней прутком.

Однако работа таким ключом мало производительна из-за больших усилий, затрачиваемых при взводе замка.

Цель изобретения — повышение производительности труда путем облегчения усилий на ключе.

Это достигается тем, что к трубке овального сечения ключа через серьгу с пружинами присоединяется подвижно, например шарнирно, рычаг с упором и фла|нцем.

На чертеже изображен ключ в раскрытом положении. Ключ состоит из трубки 1 овального сечения, рычага 2, серьги 3, пружин 4, упора 5 и фланца 6.

Трубка 1 и рычаг 2 шарнирно соединены между собой серьгой 3 и подпружинены с двух сторон пружинами 4.

Для работы ключом необходимо вставить

5 трубку 1 в привод замка, упор 5 ввести в несущий рычаг балочного держателя. Движением руки за фланец б нажать на рычаг 2, а затем перевести его вперед не ослабляя давления. Привод замка взведется. Для освобожlo дения ключа необходимо вывести упор 5 из несущего рычага замка н снять трубку.

Предмет изобретения

15 Ключ для взвода замка балочных держателей в самолетах, содержащий трубку овального сечения с приваренным к ней прутком, отличающийся тем, что, с целью повышения производительности труда, в нем к

20 трубке овального сечения через серьгу с пружинами, присоединен, подвижно, например шарнир но, рычаг с упором и фланцем.

497199

Составитель Ю. Кондратьев

Корректоры: О. Тюрина и Н. Стельмах

Техред Е. Митрофанова

Редактор E. Дайч

Типография, пр. Сапунова, 2

Заказ 1100/17 Изд. Хе 1022 Тираж 593 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, 7К-35, Раушская наб., д. 4/5
