Ю 49722

Класс 49 а, 60р

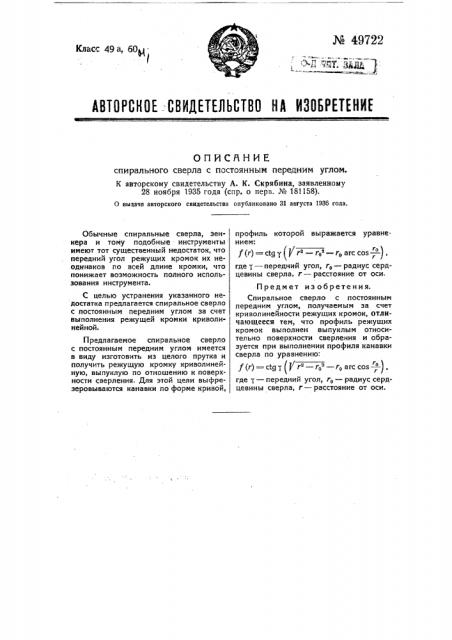

АВТОРСКОЕ СВИДЕТЕЛЬСТВО HA ИЗОБРЕТЕНИЕ

ОПИСННИЕ спирального сверла с постоянным передним углом.

К авторскому свидетельству А. К. Скрябина, заявленному

28 ноября 1935 года (спр. о перв. № 181158).

0 выцаче авторского свидетельства опубликовано 31 августа 1936 года.

Обычные спиральные сверла, зенкера и тому подобные инструменты имеют тот существенный недостаток, что передний угол режущих кромок их неодинаков по всей длине кромки, что понижает возможность полного использования инструмента.

С целью устранения указанного недостатка предлагается спиральное сверло с постоянным передним углом за счет выполнения режущей кромки криволи- нейной.

Предлагаемое спиральное сверло с постоянным передним углом имеется в виду изготовить из целого прутка и получить режущую кромку криволинейную, выпуклую по отношению к поверхности сверления. Для этой цели выфрезеровываются канавки по форме кривой, профиль которой выражается уравнением:

/(г) = ctg "f (tf г — га* — га ага cot — }, где т — передний угол, r, — радиус сердцевины сверла, r — расстояние от оси.

Предмет из обретения.

Спиральное сверло с постоянным передним углом, получаемым за счет криволинейности режущих кромок, Отличающееся тем, что профиль режущих кромок выполнен выпуклым относительно поверхности сверления и образуется при выполнении профиля канавки сверла по уравнению:

f (r) = ctg y ((гг" — rаг — r ага аоа " }, где т — передний угол, ro — радиус сердцевины сверла, г — расстояние от оси.
