Способ изготовления стеклянных труб вертикальным безлодочным вытягиванием
Иллюстрации
Показать всеРеферат

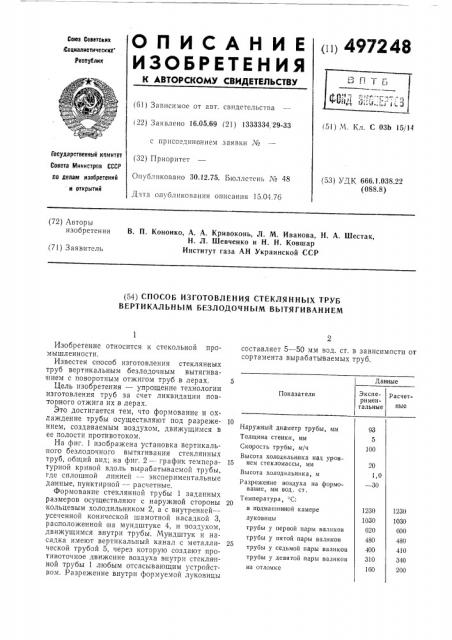

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Соаэ Советских,Социалистических
Республик (б1) Зависимое от авт. свидетельства (22) Заявлено 16.05.69 (21) 1333334, 29-33 (51) М. Кл. С ОЗЬ 15/14 с присоединением заявки № (осударстеенный комитет
Совета Министров СССР (32) Приоритет
Опубликовано 30.12.75. Бюллетснь № 48
Дата опубликования описания 15.04.76 (53) УДК 666.1.038.22 (088.8) по делам изобретений и открытий (72) Авторы изобретения
В. П. Кононко, А. А, Кривоконь, Л. М. Иванова, H. А. Шестак, Н. Л. Шевченко и Н. Н. Ковшар
Институт газа АН Украинской ССР (7! ) Заявитель (54) СПОСОБ ИЗГОТОВЛЕНИЯ СТЕКЛЯННЫХ ТРУБ
ВЕРТИКАЛЬНЫМ БЕЗЛОДОЧНЬ!М ВЫТЯГИВАНИЕМ
Данные
Экспериментальные
Показатели
Расчетные
Наружный диаметр трубы, мм
Толщина стенки, мм
Скорость трубы, м/ч
Высота холодильника над уровнем стекломассы, мм
Высота холодильника, и
Разрежение воздуха на Формование, мм вод. ст.
Температура, С: в подмап|инной камере
100
1,0 — 30
200
160 луковицы трубы у первой пары валиков трубы у пятой пары валиков трубы у седьмой пары валиков трубы у девятой пары вадиков на отломке
Изобретение относится к стекольной промышленности, Известен способ изготовления стеклянных труб вертикальным безлодочным вытягиванием с поворотным отжигом труб в лерах, 5
Цель изобретения — упрощение технологии изготовления труб за счет ликвидации повторного отжига их,в лерах.
Это достигается тем, что формование и охлаждение трубы осуществляют под разреже- 10 нием, создаваемым воздухом, движущимся в ее полости противотоком, На фиг. 1 изображена установка вертикального безлодочного вытягивания стеклянных труб, общий вид; на фиг. 2 — график темпера- 15 турной кривой вдоль вырабатываемой трубы, где сплошной линией — экспериментальные данные, пунктирной — расчетные.
Формование стеклянной трубы 1 заданных размеров осуществляют с наружной стороны 20 кольцевым холодильником 2, а с внутренней— усеченной конической шамотной насадкой 3, расположенной на мундштуке 4, и воздухом, движущимся внутри трубы. Мундштук и насадка имеют вертикальный канал с металли- 25 ческой трубой 5, через которую создают противоточное движение воздуха внутри стеклянной трубы 1 любым отсасывающим устройством. Разрежение внутри формуемой луковицы составляет 5 — 50 мм вод. ст. в зависимости от сортамента вырабатываемых труб.
497248
Предложенный способ изготовления стеклянных труб вертикальным безлодочным вытягиванием значительно сокращает производственный цикл, уменьшает количество брака, снижает капиталовложения и энергоемкость производства, что ведет к снижению себестоимости продукции на 20 — 30%.
В таблице приведен конкретный режим выработки стеклянной трубы с условным проходным диаметром 75 мм при скорости вытягивания 100 м!час.
Предмет изобретения
Способ изготовления стеклянных труб вертикальным безлодочным,вытягиванием, о т л и5 ч а ю шийся тем, что, с целью упрощения технологии путем ликвидации повторного отжига труб в лерах, формование и охлаждение трубы осуществляют под разрежением, создаваемым воздухом, движущимся в полости
10 ее противотоком.
497248
АТОС
<00
1 2 5 Ф Р Ю 7 8 Я 10 11 1фу)
Руе 2
