Декоративное вяжущее

Декоративное вяжущее

Иллюстрации

Показать все

Реферат

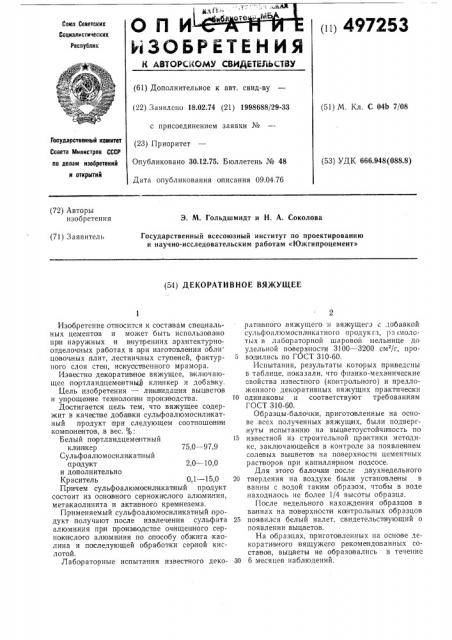

(11) 497253

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЙЫ:ТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 18.02.74 (21) 1998688/29-33 с присоединением заявки ¹ (23) Приоритет

Опубликовано 30.12.75. Бюллетень № 48

Дата опубликования описания 09.04.76 (51) М Кл С 04Ь 7/08

Госуларствеиный комитет

Совета Министров СССР (53) УДК 666.948(088.8) ло лолам изобретений и открытий (72) Авторы изобретения

Э. М. Гольдшмидт и Н. А. Соколова

Государственный всесоюзный институт по проектированию и научно-исследовательским работам «Южгипроцемент» (7i) Заявитель (54) ДЕКОРАТИВНОЕ ВЯ)КУЩЕЕ

Изобретение относится к составам специальных цементов и может быть использова но прои наружных и в нут«ренних а рхитектурноод«делочных работах и п«ри изготовлении обли цовочных плит, лестничных ступеней, фактурного слоя стен, искуаственного мрамора.

Известно декоратив«ное вяжущее, эключа«ощее портланд цементнцф клинкер и добавку, Цель изобретения — лик«видация выц ветов и упрощение технолог«и и производства.

Достигается цель тем, что вяжущее содержит в качестве добавки сульфоалюмосили катный продукт при следующем соотношении ком понентов, в вес. %:

Белый портландцементный кл и нкер 75,0 — 97,9

Сульфоалюмосиликатный праду«кт 2,0 — 10,0 и дополнительно

Краситель 0,1 — 15,0

Причем сульфоалюмасиликатный продукт состоит из основного сернокислого алюминия, метакаолинита и BKTHIBH010 крем«незема.

Применяемый сульфоалюмосили кавный продукт получают после извлечения сульфата алюминия прои производстве оч|ищенного серно«сислого алюминия по способу обжига каолина и последующей обработки сер ной кислотой.

Лабораторные испытания известного декорати«иного,вяжущего и вяжущего с добавкой сульфоалюмосиликатного продукга, ра «молотых в лабораторной шаровой мельнице до удельной поверхности 3100 — 3200 см /г, про5 водились по ГОСТ 310-60.

Испытания, результаты которых приведены в таблице, показали, что физико-меха нические свойства известного (контроль ного) и предложенного декоративных вяжущих пракгически

10 одинаковы и соответствуют требованиям

ГОСТ 310-60.

Образцы-ба лочки,,приготовленные на основе,всех полученных .вяжущих, были подверг.нуты испытанию на выц ветоустойчи вость Ilo

15 известной из строительной практики методике, заключающейся в контроле за появление м соле«вых выцветов на по верхе«ости цементных растворов при капиллярном подсосе.

Для этого балочки после двухнедельного

20 твердения на воздухе были установлены в ванны с водой таким образом, чтобы в воде находилось не более 1/4 высоты образца.

После недельного нахождения образцов в ваннах на поверхностями канtpîëbHых образцов

25 ноя вился белый налет, свидетельствующий о появлении выцвето в.

На образцах, приготовленных на основе декоративного вящужего рекомендованных соста вов, вьщветы не образовались в течение

30 6 месяцев наблюдений.

497253 та и гипса сульфоалюмосиликатным продуктом, являющи мся не только противовыцветовой доба(в(кой, но и регулятором cpокав схватываагия.

Состав вяжущего, вес.

Сроки схватывания, час — мин

Известного

Предложенного

Удельная поверхность, см /

Белый портландцементный клинкер

Сульфоалюмосиликатный продукт

Белый портландцементный клинкер

Начало

ДиамтоКраситель

Краситель

Конец

Гипс мит

4 — 30

5 — 15

2,0

8,5

10,0

88,0

81,5

80,0

7 — 45

4 — 15

5 — 45

10,0

6,0

6,0

4,0

4,0

88,0

80,0 фоалюмосиликатный продукт при следующем соотно(шени и ком пои енто в, ве(с. %, Белый портландцементный клинкер 75,0 — 97,9

Сульфоалюмосиликатный продукт

10 и дополнительно

Краситель 0,1 — 15,0

П(p е д(м е т и з о б р е т е н и я

2,0 — 10,0

Составитель С. Черненко

Редактор А. Купрякова Техред А. Камышникова Корректор М. Лейзерман

Заказ 621,9 Изд. М 1077 Тираж 648 Подписное

ЦНИИПИ Госуда(ствеиного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб,, д. 4/5

Типография, пр. Сапунова, 2

Ввод в cocTB(B декоратив(ного вяжущего сульфоалюмосилика иного продукта упрощает также технолопию его приготовления в(виду замены двух дозируемых добавок — диатомиДеко ратив(ное вяжущее, включающее белый портландцементный клинкер и добавку, о тл и ч а ю щ е е с я тем, что, с целью л иквидац(и(и выц ветов и упрощения технологии производства, оно содержит в качестве доба вки суль3200

322) 1 — 15

2 — 30

3 — 30

2 — 30

3 — 15

Предел прочности при сжатии в 28 суток, г/см2

444

411

428

400
