Клас)п 49 Й Аи У3 49734 8 1,4 вв)в)пипи ивине)енес)вп нв и)пепе)ение

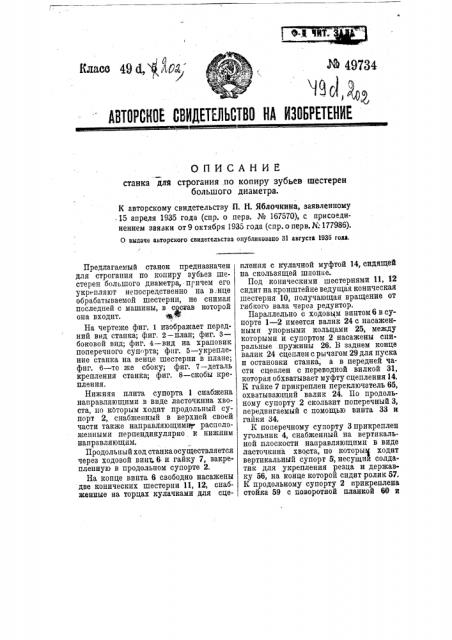

ОПИСАН ИЕ станка для строгания .по копиру зубьев шестерен большого диаметра.

К авторскому свидетельству П. Н. Яблочкина, заявленному

15 апреля 1935 года (спр. о перв. № 167570), с присоединением заявки от 9 октября 1935 года (спр. о перв. № 177986).

О выдаче авторского свидетельства ое)убликовано 31 августа 193б года.

Предлагаемый станок предназначен для строгания по копиру зубьев шестерен большого диаметра, причем его укр) пляют непосредственно на в нце обрабатываемой шестерни, не снимая последней с машины, в состав которой она входит.

На чертеже фиг. 1 изображает передний вид станка; фиг, 2 —; фиг. 3— боковой вид; фиг. 4 †в на храповик поперечного супорта; фиг. 5 †укрепление станка на венце шестерни в плане; фиг. 6 — то же сбоку; фиг. 7 — деталь крепления станка; фиг. 8 — скобы крепления.

Нижняя плита супорта 1 снабжена направляющими в виде ласточкина хвоста, по которым ходит продольный супорт 2, снабженный в верхней своей части также направляющими;- расположенными перпендикулярно к нижним направляющим.

Продольный ход станка осуществляется через ходовой вин 6 и гайку 7, закрепленну1о в продольном супорте 2.

На копце винта 6 свободно насажены две конических шестерни 11, 12, снабженные на торцах кулачками для сцепления с кулачной муфтой 14, сидящей на скользящей шпонке.

Под коническими шестернями 11, 12 сидит на кронштейне ведущая коническая шестерня 10, получающая вращение от гибкого вала через редуктор.

Параллельно с ходовым винтом 6 в супорте 1 — 2 имеется валик 24 с насаженным и упорными кольцами 25, между которыми и супортом 2 насажены спиральные пружины 26. В заднем конце валик 24 сцеплен с рычагом 29 для пуска и остановки станка, а в передней части сцеплен с переводной вилкой 31, которая обхватывает муфту сцепления 14.

К гайке 7 прикреплен переключатель 65, охватывающий валик 24. По продольному супорту 2 скользит поперечный 3, передвигаемый с помощью винта 33 и гайки 34.

К поперечному супорту 3 прикреплен угольник 4, снабженный на вертикальной плоскости направляющими в виде ласточкина хвоста, по которыми ходит вертикальнь1й супорт 5; несущии солдатик для укрепления резца и державку 56, на конце которой сидит ролик 57.

К продольному супорту 2 прикреплена стойка 59 с поворотной планкой 60 и копирами 62 и 63, между которыми ходит ролик 57 вертикального супорта 5.

На конце винта поперечного самохода между щечками 39 насажен храповичок 36 с собачкой 37.

Станок работает следующим образом.

Движение от гибкого вала через редуктор передается шестерне 10, которая сцеплена все время е двумя шестернями 11, 12. При сцеплении муфты 14 с шестерней 11 получается рабочий ход.

Переключатель 6 на ходовой гайке 7, дойдя до конца, переводит муфту 14 на сцепление с шестерней 12; таким образом осуществляется перемена движения продольного супорта. Когда продольный супорт 2 возвращается назад, его болт 42 находит на шпильку 43 и через собачку 37 и храповичок 36 поворачивает винт 33 поперечного самохода; от поперечного самохода получают нереме. щение связанная с копирами 62,63державка и солдатик 49 с резцом.

Станок, прикрепленный к епециальному угольнику (фиг. 6), устанавливается на шестерню и крепится скобами 9.

Для передвижения станка от зуба к зубу применен ходовой винт 15, поворачиваемый трещоткой 13.

Винт 15 проходит гайку 16, укрепленную в поперечине 17, скрепленной спомощью скоб 18 с нарезаемой шестерней.

С другого конца винт. 15, универсальным шарниром соединен с угольником 8.

Предмет изобретения.

Станок для строгания по копиру зубьев шестерен большого диаметра, отличающийся тем, что станина станка снабжена зажимами для закрепления его непосредственно на венце обрабатываемой шестерни с целью обработки последней, например, при ремонте, не снимая ее со своей оси, на которой она сидит в обслуживаемой ею машине или станке, и для перестановки супорта 1 — 2 по венцу обрабатываемой шестерни применен ходовой винт 15, связанный с супортом 1 — 2 универсальным шарниром.
