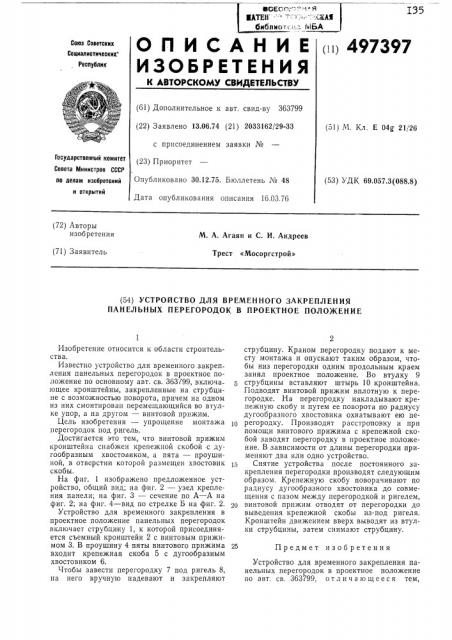

О П И С А Н И Е (1i) 497397

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву 363799 (22) Заявлено 13.06.74 (21) 2033162/29-33 (51) М. Кл. E 04g 21/26 с присоединением заявки № УА Р твенный комитет (23) Приоритет

Совета Министров СССР по пелам изобретений Опубликовано 30.12.75, Бюллетень № 48 (53) УДК 69.057 3(088 8) н открытий

Дата опубликования описания 16.03.76 (72) Авторы изобретения

М. А. Агаян и С. И. Андреев

Трест «Мосоргстрой» (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ВРЕМЕННОГО ЗАКРЕПЛЕНИЯ

ПАНЕЛЬНЫХ ПЕРЕГОРОДОК В ПРОЕКТНОЕ ПОЛОЖЕНИЕ

Изобретение относится к области строительства.

Известно устройство для временного закрепления панельных перегородок в проектное положение по основному авт. св. 363799, включа ющее кронштейны, закрепленные на струбцине с возможностью поворота, причем на одном из них смонтирован перемещающийся во втулке упор, а на другом — винтовой прижим.

Цель изобретения — упрощение монтажа перегородок под ригель.

Достигается это тем, что винтовой прижим кронштейна снабжен крепежной скобой с дугообразным хвостовиком, а пята — проушиной, в отверстии которой размещен хвостовик скобы.

На фиг. 1 изображено предложенное устройство, общий вид; на фиг. 2 — узел крепления панели; на фиг. 3 — сечение по А — А на фиг. 2; на фиг. 4 — вид по стрелке Б на фиг. 2.

Устройство для временного закрепления в проектное положение панельных перегородок включает струбцину 1, к которой присоединяется съемный кронштейн 2 с винтовым прижимом 3. В проушину 4 пяты винтового прижима входит крепежная скоба 5 с дугообразным хвостовиком б.

Чтобы завести перегородку 7 под ригель 8, на него вручную надевают и закрепляют струбцину. Краном перегородку подают к месту монтажа и опускают таким образом, чтобы низ перегородки одним продольным краем занял проектное положение. Во втулку 9 струбцины вставляют штырь 10 кронштейна.

Подводят винтовой прижим вплотную к перегородке. На перегородку накладывают крепежную скобу и путем ее поворота по радиусу дугообразного хвостовика охватывают ею пе1О регородку. Производят расстроповку и при помощи винтового прижима с крепежной скобой заводят перегородку в проектное положение. В зависимости от длины перегородки применяют два или одно устройство.

Гб Снятие устройства после постоянного закрепления перегородки производят следующим образом. Крепежную скобу поворачивают по радиусу дугообразного хвостовика до совмещения с пазом между перегородкой и ригелем, винтовой прижим отводят от перегородки до выведения крепежной скобы из-под ригеля.

Кронштейн движением вверх выводят из втулки струбцины, затем снимают струбцину.

25 Предмет изобретения

Устройство для временного закрепления панельных перегородок в проектное положение по авт. св. 363799, отл ич а ющееся тем, 497397 что, с целью упрощения монтажа, винтовой прижим снабжен крепежной скобой с дугообразным хвостовиком, а пята — проушиной, в отверстии которой размещен хвостовик скобы.

497397 фиг. +
