Реферат

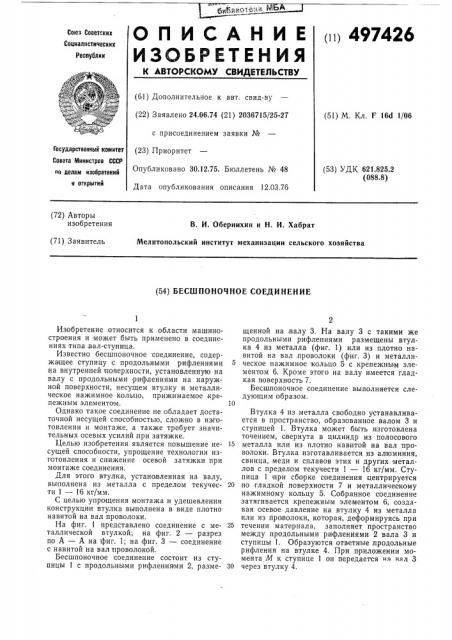

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1и1 497426

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 24,06.74 (21) 2036715/25-27 (51) М. Кл. F 16d 1/06 с присоединением заявки №

Государственный комитет (23) Приоритет

Опубликовано 30.12.75. Бюллетень № 48

Дата опубликования описания 12.03.76

Совета Министров СССР по делам изобретений е открытий (53) УДК 621.825.2 (088.8) (72) Авторы изобретения

В. И. Обернихин и Н. И. Хабрат

Мелитопольский институт механизации сельского хозяйства (71) Заявитель (54) БЕСШПОНОЧНОЕ СОЕДИНЕНИЕ

Изобретение относится к области машиностроения и может быть применено в соединениях типа вал-ступица.

Известно бесшпоночное соединение, содержа щее ступицу с продольными рифлениями на внутренней поверхности, установленную на валу с продольными рифлениями на наружной поверхности, несущем втулку и металлическое нажимное кольцо, прижимаемое .крепежным элементом.

Однако такое соединение не обладает достаточной несущей способностью, сложно в изготовлении и монтаже, а также требует значительных осевых усилий при затяжке.

Целью изобретения является повышение несущей способности, упрощение технологии изготовления и снижение осевой затяжки при монтаже соединения.

Для этого втулка, установленная на валу, выполнена из металла с пределом текучести 1 — 16 кг/мм.

С целью упрощения монтажа и удешевления конструкции втулка выполнена в виде плотно навитой на вал проволоки.

На фиг. 1 представлено соединение с металлической втулкой; на фиг. 2 — разрез по А — А на фиг. 1; на фиг. 3 — соединение с навитой на вал проволокой.

Бесшпоночное соединение состоит из ступицы 1 с продольными рифлениями 2, размещенной на валу 3. На валу 3 с такими же продольными рифлениями размещены втулка 4 из металла (фиг. 1) или из плотно навитой на вал проволоки (фиг. 3) и металлическое нажимное кольцо 5 с крепежным элементом 6. Кроме это|го на валу имеется гладкая поверхность 7.

Бесшпоночное соединение выполняется следующим образом.

Втулка 4 из металла свободно устанавливается в пространство, образованное валом 3 и ступицей 1. Втулка может быть изготовлена точением, свернута в цилиндр из полосового

15 металла или из плотно навитой на вал проволоки. Втулка изготавливается из алюминия, свинца, меди и сплавов этих и других метал,лов с пределом текучести 1 — 16 кг/мм. Ступица 1 при сборке соединения центрируется

20 по гладкой поверхности 7 и металлическому нажимному кольцу 5. Собранное соединение затягивается .крепежным элементом 6, создавая осевое давление на втулку 4 из металла или из проволоки, которая, деформируясь при

25 течении материала, заполняет пространство между продольными рифлениями 2 вала 3 и ступицы 1. Образуются ответные;продольные рифления на втулке 4. При приложении момента M к ступице 1 он передается вял 3

30 через втулку 4.

497426

Предмет изобретения

Составитель М. Дьяков

Техред Е. Митрофанова

Редактор Н. Суханова

Корректор А. Степанова

Заказ 359/3 Изд. № 2103 Тираж 869 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

1. Бесшпоночное соединение, содержащее ступицу с продольными рифлениями на внутренней поверхности, установленную на валу с продольными рифлениями на наружной поверхности, несущем втулку и металлическое нажимное кольцо, прижимаемое крепежным злементом, отличающееся тем, что, с целью повышения несущей способности, упрощения технологии изготовления и снижения осевой затяжки,,втулка выполнена из металла с пределом текучести 1 — 16 кг/мм.

2. Соединение по .п. 1, о тл ич а ю щеес я тем, что, с целью упрощения монтажа и удешевления конструкции, втулка выполнена в виде плотно навитой на вал проволоки.
