Реферат

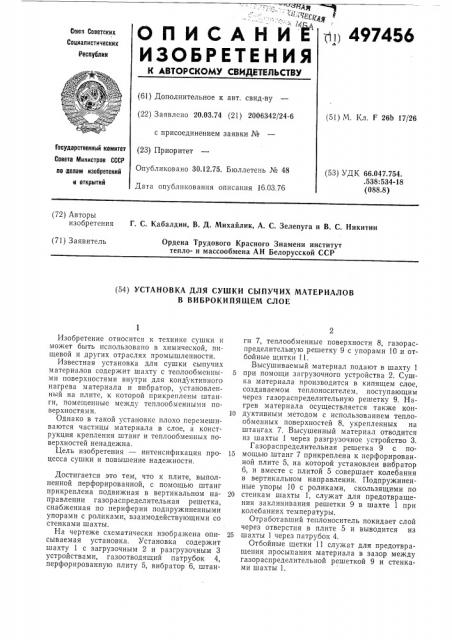

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

ji) 497456

Сойа Советских

Социалистических

Реслувлии

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 20.03.74 (21) 2006342/24-6 с присоединением заявки № (23) Приоритет

Опубликовано 30.12.75, Бюллетень № 48

Дата опубликования описания 16.03.76 (51) М. Кл. F 26b 17/26

Государственный комитет

Совета Министров СССР

an мелам изобретений е открытий (53) УДК 66.047.754. .538:534-18 (088.8) (72) Авторы изобретения

Г. С. Кабалдин, В. Д. Михайлик, А. С. Зелепуга и В. С. Никитин (71) Заявитель

Ордена Трудового Красного Знамени институт тепло- и массообмена АН Белорусской ССР (54) УСТАНОВКА ДЛЯ СУШКИ СЫПУЧИХ МАТЕРИАЛОВ

В ВИБРОКИПЯЩЕМ СЛОЕ

Изобретение относится к технике сушки и может быть использовано в химической, пищевой и других отраслях промышленности.

Известная установка для сушки сыпучих материалов содержит шахту с теплообменными поверхностями внутри для кондуктивного нагрева материала и вибратор, установленный на плите, к которой прикреплены штанги, помещенные между теплообменными поверхностями.

Однако в такой установке плохо перемешиваются частицы материала в слое, а конструкция крепления штанг и теплообменных поверхностей ненадежна.

Цель изобретения — интенсификация процесса сушки и повышение надежности.

Достигается это тем, что к плите, выполненной перфорированной, с помощью штанг прикреплена подвижная в вертикальном направлении газораспределительная решетка, снабженная по периферии подпружиненными упорами с роликами, взаимодействующими со стенками шахты.

На чертеже схематически изображена описываемая установка. Установка содержит шахту 1 с загрузочным 2 и разгрузочным 3 устройствами, газоотводящий патрубок 4, перфорированную плиту 5, вибратор 6, штанги 7, теплообменные поверхности 8, газораспределительную решетку 9 с упорами 10 и отбойные щитки 11.

Высушиваемый материал подают в шахту 1

5 при помощи загрузочного устройства 2. Сушка материала производится в кипящем слое, создаваемом теплоносителем, поступающим через газораспределительную решетку 9. Нагрев материала осуществляется также кон10 дуктивным методом с использованием теплообменных поверхностей 8, укрепленных на штангах 7. Высушенный материал отводится из шахты 1 через разгрузочное устройство 3.

Газораспределительная решетка 9 с по15 мощью штанг 7 прикреплена к перфорированной плите 5, на которой установлен вибратор

6, и вместе с плитой 5 совершает колебания в вертикальном направлении. Подпружиненные упоры 10 с роликами, скользящими по

20 стенкам шахты 1, служат для предотвращения заклинивания решетки 9 в шахте 1 при колебаниях температуры.

Отработавший теплоноситель покидает слой через отверстия в плите 5 и выводится из

25 шахты 1 через патрубок 4.

Отбойные щетки 11 служат для предотвращения просыпания материала в зазор между газораспределительной решеткой 9 и стенками шахты 1.

497456

Составитель В. Вакар

Техред Т. Курилко Корректор 3. Тарасова

Редактор Е. Дайч

Заказ 357j2 Изд. № 2090 Тираж 782 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раугнская наб., д. 4/5

Типография, пр. Сапунова, 2

Благодаря использованию кипящего слоя и механических колебаний теплообменных поверхностей 8 обеспечивается интенсивное перемешивание материала и улучшается тепломассообмен. Размещение теплообменных поверхностей 8 на штангах 7 между плитой 5 и газораспределительной решеткой 9 снижает влияние вибрационных знакопеременных нагрузок на теплообменные поверхности 8, что увеличивает срок их службы.

Предмет изобретения

Установка для сушки сыпучих материалов в виброкипящем слое, содержащая шахту с теплообменными поверхностями внутри для кондуктивного нагрева материала и вибратор, установленный на плите, к которой прикреплены штанги, помещенные между тепло5 обменными поверхностями, отличающаяс я тем, что, с целью интенсификации процесса сушки и повышения надежности, плита выполнена перфорированной и к плите при помощи штанг прикреплена подвижная в вер10 тикальном направлении газораспределительная решетка, снабженная по периферии подпружиненными упорами с роликами, взаимодействующими со стенками шахты.
