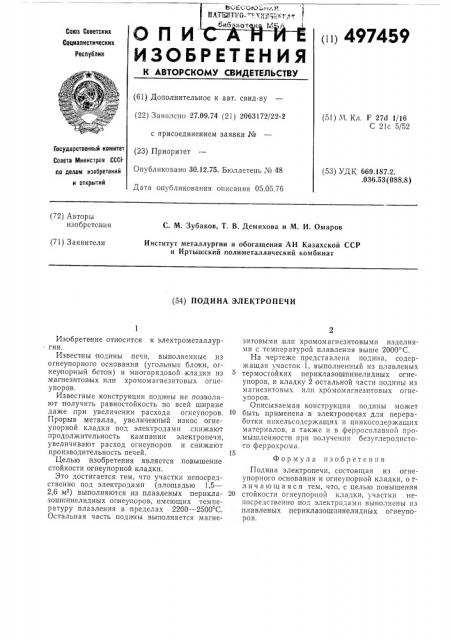

Союз Сов

Социалистичес

Республик

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 27.09.74 (21) 2063172/22-2 с присоединением заявки № (23) Приоритет

Опубликовано 30.12.75. Бюллетень ¹ 48

Дата опубликования описания 05.05.76 (51) М. Кл. F 27d 1/16

С 21с 5/52

Государственный комитет

Совета Министров ССС1по делам изобретений и открытий (53) УДК 669.187.2. .036,53 (088.8) (72) Авторы изобретения

С. М. Зубаков, Т. В. Демихова и М. И. Омаров (71) Заявители

Институт металлургии и обогащения АН Казахской ССР и Иртышский полиметаллический комбинат (54) ПОДИНА ЭЛЕКТРОПЕЧИ

Изобретение относится к электрометаллургии.

Известны подины .печи, выполненные,из огнеупорного основания (угольные блоки, огнеупорный бетаH) и многорядовой,кладки из магнезитовых или хромомагнезитовых огнеупоров.

Известные конструкции поди ны не позволяют получить равностойкость по всей ширине даже при увеличении расхода огнеупоров.

Прорыв металла, увеличенный износ огнеупорной кладки под электродами снижают продолжительность камна|пни электропечи, увеличивают расход огнеупоров и снижают производительность печей.

Целью изобретения является повышение стойкости огнеупорной кладки.

Это достигается тем, что участки непосредственно под электродами (площадью 1,5—

2,6 м ) выполняются из плавленых периклазошпинелидных огнеупоров, имеющих температуру плавления в пределах 2200 †25 С.

Остальная часть подины выполняется магнезитовыми .или хромомагнезитовыми изделиями с температурой плавления выше 2000 С.

На чертеже представлена подина, содержащая участок 1, выполненный из плавленых термостойких пер иклазошпинелидных огнеупоров, и кладку 2 остальной части подины из магнезитовых или хромомагнезитовых огнеупоров.

Описываемая конструкция .подины может

10 быть применена в электропечах для переработки никельсодержащих и цпнкосодержащих материалов, а также и в ферросплавной промышленности при получении безуглеродистого феррохрома.

Формула изобретения

Подина электропечи, состоящая из огнеупорного основания и огнеупорной кладки, о тл и ч а ю щ а я с я тем, что, с целью повышения

20 стойкости огнеупор ной кладки, участки непосредственно под электродами выполнены из плавленых пер иклазошпинелидных огнеупоров.
