Конденсационный гигрометр
Иллюстрации
Реферат
Ь;41,f

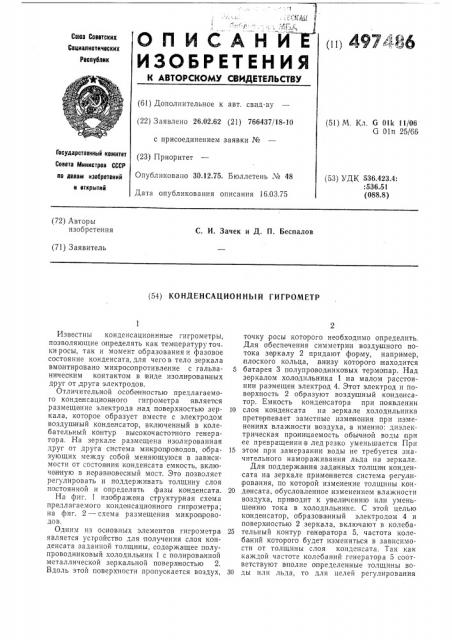

АНИЕ (ii) 497 "86
ОПИС
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик (61) Дополнительное к авт, свид-ву (22) Заявлено 26,02.62 (21) 766437/18-10 с присоединением заявки № (23) Приоритет
Опубликовано 30.12.75. Бюллетень № 48
Дата опубликования описания 16.03.75 (51) М. Кл. G 01k 11/06
G Оlп 25/66
Государственный комитет
Совета Министров СССР (53) УДК 536.423.4:
:536.51 (088.8) по делам изобретений и открытий (72) Авторы изобретения
С. И. Зачек и Д. П. Беспалов (71) Заявитель (54) КОНДЕНСАЦИОННЬ!Й ГИГРОМЕТР
Известны конденсационнные гигрометры, позволяющие определять как температуру точ ки росы, так и момент образования и фазовое состояние конденсата, для чего в тело зеркала вмонтировано микросопротивление с гальваничеаким контактом в виде изолированных друг от друга электродов.
Отличительной особенностью предлагаемого конденсационного гигрометра является размещение электрода,над поверхностью зеркала, которое образует вместе с электродом воздушный конденсатор, включенный в колебательный контур высокочастотного генератора. На зеркале размещена изолированная друг от друга система микроп роводов, образующих между собой меняющуюся в зависимости от состояния конденсата емкость, включенную в неравновесный мост. Это,позволяет регулировать и поддерживать толщину слоя по стоянной и определять фазы конденсата.
На фиг. 1 изображена структурная, схема предлагаемого конденсационного гигрометра; на фиг. 2 — схема размещения микропроводов.
Одним из основных элементов гигрометра является устройство для получения слоя конденсата заданной толщины, содержащее полупроводниковый холодильник 1 с полированной металлической зеркальной поверхностью 2.
Вдоль этой поверхности пропускается воздух, точку, росы которого необходимо определить.
Для обеспечения симметрии воздушного потока зеркалу 2 придают форму, например, плоского кольца,,внизу которого находится
5 бата рея 3 полупроводниковых термопар. Над зеркалом холодильника l,на малом расстоянии размещен электрод 4. Этот электрод и поверхность 2 образуют воздушный ко нденсатор. Емкость конденсатора при появлении
10 слоя конденсата на зеркале холодильника претерпевает заметные изменения при изменениях влажности воздуха, а именно: диэлектрическая проницаемость обычной воды прн ее превращении в лед резко уменьшается При
15 этом при замерзании воды не требуется значительного намораживания льда на зеркале.
Для поддержания заданных толщин конденсата на зеркале применяется система регули рования, по которой изменение толщины кон20 денсата, обусловленное изменением влажности воздуха, приводит к увеличению или уменьшению тока в холодильнике. С этой целью конденсатор, образованный электродом 4 и поверхностью 2 зеркала, включают в колеба25 тельный контур генератора 5, частота колебаний которого будет изменять|ся в зависимости от толщины слоя конденсата. Так как каждой частоте колебаний генератора 5 соответствуют вполне определенные толщины во30 ды или льда, то для целей регулирования
497486,4
Пр едм ет изо берете и и я
Ф//Г.2
Составитель Ю. Теснек
Корректор Л. Денискина
Техред Т. Курилко
Редактор Н. Коган
Заказ 397/17 Изд. № 2125 Тираж 740 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 црйменяют схемы автоматической подстройки ча стоты, например частотный дискриминатор
6. При отклонении частоты генератора от заданной на выходе частотного дискриминатора
6 появляется постоянное напряжение. Это напряжение поступает.на усилитель 7 мощности, управляющий непосредственно током холодильника 1 таким образом, чтобы ликвидировать раостройку контура генератора 5 и поддерживать достаточно точно толщи ну конденсата.
Фаза конде1нсата, образовавшегося на поверхности 2 зеркала, определяется по изменению емкости между изолированными провод никами 8, помещвнными в слой конденсата. Здесь, как и в первом случае, используют различие значений проницаемости воды и льда. В качестве проводников для этой цели применяют микропровод, диаметр которого соизмерим с толщиной ко нденсата. Конденсатор, образованный этими микро проводниками, включается в емкостной .неравновесный мост
9. П ри жидкой фазе ко нденсата сигнал разбаланса будет значительно большим, чем при твердой фазе. От сигнала, большего чем сигнал, соответствующий жидкой фазе, срабатывает отметчик 10 и на ленте регистратора делается отметка фазы.
Устройство для измерения температуры noaepzHoсти конденсата состоит из термометра
11 (сопротивления), включенного в равновесный (или и@равновесный) мост 12. Термометр
11 размещен вблизи поверхности зеркала и позволяет с учетом градиента температу|ры
5 найти температуру поверхности конденсата и, следовательно, температуру точки росы.
I0 1. Конденса ционный гигрометр, содержащий полупроводниковый холодильник с полированной металлической приемной поверхностью в виде плоского зеркальца, термометр сопротивления под зеркальной поверхностью и вы15 сокочастотный генератор, отличающийся тем, что, с целью регулирования и поддержания толщины слоя конденсата постоянной, в нем на неболышом,расстоянии от поверхности зеркала расположен электрод, образующий
20 вместе с зеркалом воздушный конденсатор, включенный в колебательный контур генератора.
2. Конденсацион ный гигрометр по п. 1, отл и ч а ю шийся тем, что, с целью определе25 ния фазы конденсата, на зеркале гигрометра размещена система изолированных друг от друга микро|проводов, образующих между собою меняющуюся в зависимости от состояния конденсата емкость, включенную в нарав но30 весный мост.
