Устройство определения состояния промежуточных линий

Устройство определения состояния промежуточных линий

Иллюстрации

Показать все

Реферат



4ф

gfф

А Н И1

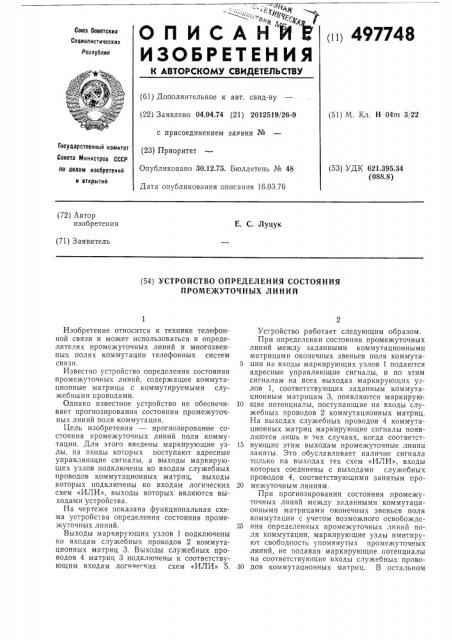

ОПИС

ИЗОБРЕТЕНИЯ и» 497748

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 04.04.74 (21) 2012519/26-9 с присоединением заявки № (23) Приоритет

Опубликовано 30.12.75. Бюллетень »Г 48

Дата опубликования описания 16.03.76 (51) М. Кл. H 04m 3j22

Государственный комитет

Совета Министров СССР (53) УДK 621.395.34 (088.8) ло делам изобретений и открытий (72) Автор изобретения

Е. С. Луцук (71) Заявитель (54) УСТРОЙСТВО ОПРЕДЕЛЕНИЯ СОСТОЯНИЯ

ПРОМЕЖУТОЧНЫХ ЛИНИЙ

Изобретение относится к технике телефонной связи и может использоваться в определителях промежуточных линий и многозвенных полях коммутации телефонных систем связи.

Известно устройство определения состояния промежуточных линий, содержащее коммутационные матрицы с коммутируемыми служебными проводами.

Однако известное устройство не обеспечивает прогнозирования состояния промежуточных линий поля коммутации.

Цель изобретения — прогнозирование состояния промежуточных линий поля коммутации. Для этого введены маркирующие узлы, на входы которых поступают адресные управляющие сигналы, а выходы маркируюших узлов подключены ко входам служебных проводов коммутационных матриц, выходы которых подключены ко входам логических схем «ИЛИ», выходы которых являются выходами устройства.

На чертеже показана функциональная схема устройства определения состояния промежуточных линий.

Выходы маркирующих узлов 1 подключены ко входам служебных проводов 2 коммутационных матриц 3, Выходы служебных проводов 4 матриц 3 подключены к соответствующим входам логических схем «ИЛИ» 5.

Устройство работает следующим образом.

При определении состояния промежуточных линий между заданными коммутационными матрицами оконечных звеньев поля коммута5 ции на входы маркирующих узлов 1 подаются адресные управляющие сигналы, и по этим сигналам на всех выходах маркирующих узлов 1, соответствующих заданным коммутационным матрицам 3, появляются маркирую10 щие потенциалы, поступающие на входы служебных проводов 2 коммутационных матриц, На выходах служебных проводов 4 коммутационных матриц маркирующие сигналы появляются лишь в тех случаях, когда соответст15 вующие этим выходам промежуточные линии заняты. Это обуславливает наличие сигнала только на выходах тех схем «ИЛИ», входы которых соединены с выходами служебных проводов 4, соответствующими занятым про20 межуточным линиям.

При прогнозировании состояния промежуточных линий между заданными коммутационными матрицами оконечных звеньев поля коммутации с учетом возможного освобожде25 ния определенных промежуточных линий по-. ля коммутации, маркирующие узлы имитируют свободность упомянутых промежуточных линий, не подавая маркирующие потенциалы на соответствующие входы служебных прово30 дов коммутационных матриц. В остальном

497748

Составитель А. Кузнецов

Техред Е. Митрофанова

Корректор Н. Стельмах

Редактор Е. Дайч

Заказ 391/13 Изд. № 2099 Тираж 740 Подписно.

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д, 4/5

Типография, пр. Сапунова, 2 процесс прогнозирования состояния промежуточных линий поля коммутации аналогичен изложенному выше.

Предмет изобретения

Устройство определения состояния промежуточных линий, содержащее коммутационные матрицы с коммутируемыми служебными проводами, отличающееся тем, что, с целью прогнозирования состояния промежуточных линий поля коммутации, введены маркирующие узлы, на входы которых поступают адресные управляющие сигналы, а выходы

5 маркирующих узлов подключены ко входам служебных проводов коммутационных матриц, выходы которых подключены ко входам логических схем «ИЛИ», выходы которых явля ются выходами устройства.
