Реферат

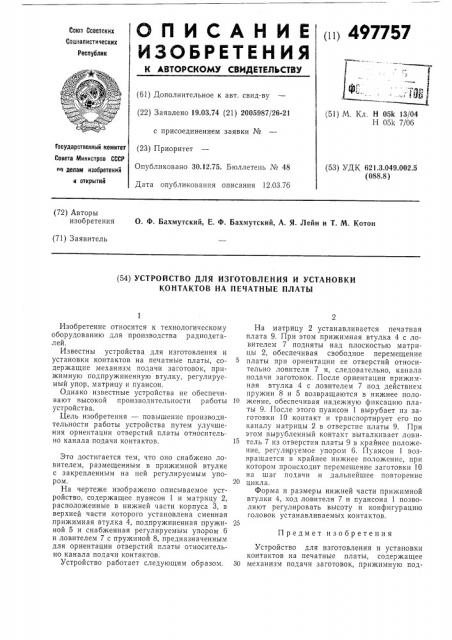

союз спветакик I Q П И (, А Н и Е

Соцналистичес

00 497757

ИЗОЬГЕтЕНИЯ

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 19.03.74 (21) 2005987/26-21 с присоединением заявки № (23) Приоритет

Опубликовано 30.12.75. Бюллетень № 48

Дата опубликования описания 12.03.76 (51) М. Кл. Н 05k 13/04

Н 05k 7/06

Государственный комитет

Совета Министров СССР но делам изобретений и открытии (53) УДК 621.3.049.002.5 (088.8) (72) Авторы изобретения

О, Ф. Бахмутский, Е. Ф. Бахмутский, А. Я. Лейн и T. М. Котон (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ИЗГОТОВЛЕНИЯ И УСТАНОВКИ

КОНТАКТОВ НА ПЕЧАТНЫЕ ПЛАТЫ

Предмет изобретения

Изобретение относится к технологическому оборудованию для производства радиодеталей.

Известны устройства для изготовления и установки контактов на печатные платы, содержащие механизм подачи заготовок, прижимную подпружиненную втулку, регулируемый упор, матрицу и пуансон.

Однако известные устройства не обеспечивают высокой производительности работы устройства.

Цель изобретения — повышение производительности работы устройства путем улучшения ориентации отверстий платы относительно канала подачи контактов.

Это достигается тем, что оно снабжено ловителем, размещенным в прижимной втулке с закрепленным на ней регулируемым упором.

На чертеже изображено описываемое устройство, содержащее пуансон 1 и матрицу 2, расположенные в нижней части корпуса 3, в верхней части которого установлена сменная прижимная втулка 4, подпружиненная пружиной 5 и снабженная регулируемым упором 6 и ловителем 7 с пружиной 8, предназначенным для ориентации отверстий платы относительно канала подачи контактов.

Устройство работает следующим образом.

На матрицу 2 устанавливается печатная плата 9. При этом прижимная втулка 4 с ловителем 7 подняты над плоскостью матри. цы 2, обеспечивая свободное перемещение

5 платы при ориентации ее отверстий относительно ловителя 7 и, следовательно, канала подачи заготовок. После ориентации прижимная втулка 4 с ловителем 7 под действием пружин 8 и 5 возвращаются в нижнее поло.

10 жение, обеспечивая надежную фиксацию платы 9. После этого пуансон 1 вырубает из заготовки 10 контакт и транспортирует его по каналу матрицы 2 в отверстие платы 9. При этом вырубленный контакт выталкивает лови15 тель 7 из отверстия платы 9 в крайнее положение, регулируемое упором 6. Пуансон 1 возвращается в крайнее нижнее положение, при котором происходит перемещение заготовки 10 на шаг подачи и дальнейшее повторение

20 цикла, Форма и размеры нижней части прижимной втулки 4, ход ловителя 7 и пуансона 1 позволяют регулировать высоту и конфигурацию головок устанавливаемых контактов.

Устройство для изготовления и установки контактов на печатные платы, содержащее

30 механизм подачи заготовок, прижимную под497757

Составитель Н. Блинкова

Редактор В. Булдаков Техред Е. Митрофанова Корректор А. Степанова

Заказ 359/20 Изд. № 2103 Тираж 869 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 пружиненную втулку, регулируемый упор, матрицу и пуансон, отлич ающееся тем, что, с целью повышения производительности работы устройства, оно снабжено ловителем, размещенным в прижимной втулке с закрепленным на ней регулируемым упором.
