Дверной звонок (патент 4980)
Показать все

Реферат

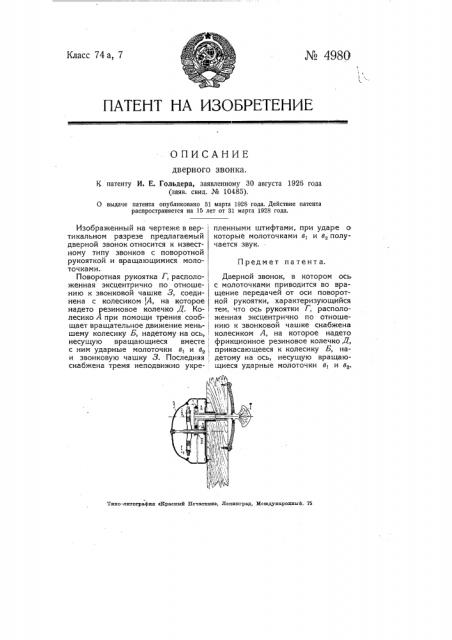

М 498О

Класс 74 а, 7

ПАТЕНТ НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ дверного звонка.

К патенту И. Е. Гольдера, заявленному 30 августа 1926 года (заяв. свид. № 10485).

0 выдаче патента опубликовано 81 марта 1928 года. Действие патента распространяется на 15 лет от 31 марта 1928 года.

Предмет патента. Хило-литография «Красный Печатнин», Ленинград, Междунаропныя. 7е

Изображенный на чертеже в вер- тикальном разрезе предлагаемый дверной звонок относится к известному типу звонков с поворотной рукояткой и вращающимися молоточками.

Поворотная рукоятка Г, расположенная эксцентрично по отношению к звонковой чашке 3, соединена с колесиком,А, на которое надето резиновое колечко Д. Колесико А при помощи трения сообщает вращательное движение мень- шему колесику Б, надетому на ось,! несущую вращающиеся вместе с ним ударные молоточки в, и вя и звонковую чашку З. Последняя, снабжена тремя неподвижно укрепленными штифтами, при ударе о которыЕ молоточками в, и в получается звук.

Дверной звонок, в котором ось с молоточками приводится во вращение передачей от оси поворотной рукоятки, характеризующийся тем, что ось рукоятки Г, расположенная эксцентрично по отношению к звонковой чашке снабжена колесиком А, на которое надето фрикционное резиновое колечко Д, прикасающееся к колесику Б, надетому на ось, несущую вращающиеся ударные молоточки в, и s .
