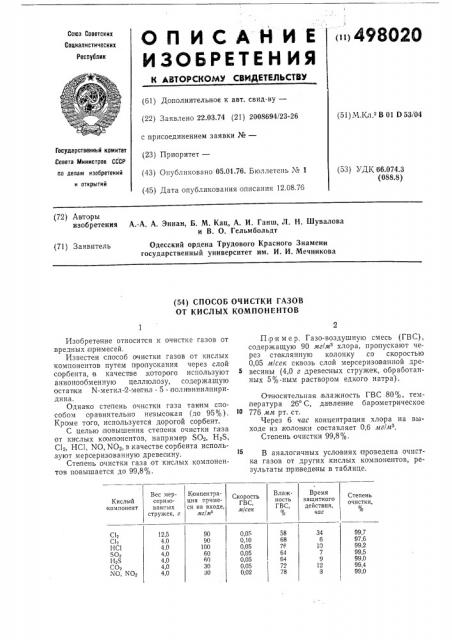

О П И С А Н И Е «>49802О

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 22.03.74 (21) 2008694/23-26 с присоединением заявки №вЂ” (23) П р ио р итет— (43) Опубликовано 05.01,76. Бюллетень № 1 (45) Дата опубликования описания 12.08.76 (51) М.Кл. В 01 D 53/04

Государственный комитет

Совета Министров СССР оа делам изобретений и открытий (53) УДК 66.074.3 (088.8) (72) Авторы изобретения А.-А. А. Эннан, Б. М. Кац, А. И. Гаиш, Л. Н. Шувалова и В. О. Гельмбольдт

Одесский ордена Трудового Красного Знамени государственный университет им. И. И. Мечникова (71) Заявитель (54) СПОСОБ ОЧИСТКИ ГАЗОВ

ОТ КИСЛЫХ КОМПОНЕНТОВ

Влажность

ГВС, %

Концентрация примеси на входе, мг/м

Время защитного действия, час

Вес мерКислый серизоСкорость

ГВС, м/сек

Степень очистки, % ванных стружек, г компонент

99,7

97,6

99,2

99,5

99,0

99,4

99,0

0,05

0,10

0,05

0,05

0,05

0,05

0,02

12,5

4.0

4,0

4,0

4,0

4,0

4,0

34

9

12

58

68

76

64

64

72

С12

Cl>

НС1

SG

H S

СО

ЫО, 11О

Изобретение относится к очистке газов от вредных примесей.

Известен способ очистки газов от кислых компонентов путем пропускания через слой сорбента, в качестве которого используют анионообменную целлюлозу, содержащую остапки N-метил-2-метил - 5 - поливинилпиридина.

Однако степень очистки газа таиим способоvl оравнительно невысокая (до 95% ).

Кроме того, используется дорогой сорбент.

С целью повышения степени очистки газа от кислых компонентов, например $02, Нз$, С1з, НС1, NO, МОз, в качестве сорбента используют мероеризованную древесину.

Степень о чистки газа от кислых компонентов повышается до 99,8%.

Пример, Газо-воздушную смесь (ГВС), содержащую 90 мг/мз хлора, пропускают через стеклянную колонку,со скоростью

0,05 м/сек сквозь слой мерсеризованной древесины (4,0 г древесных стружек, обработанных 5%-ным раствором едкого натра).

Относительная влажность ГВС 80%, температура 26 С, давление барометрическое

776 мм рт. ст.

Через 6 час концентрация хлора на выходе из колонки составляет 0,6 мг/мз.

Степень очистки 99,8% .

В аналогичных условиях проведена очистка газов от других кислых комлонентов, результаты приведены в таблице.

498020

Формула изобретения

Составитель И, Тимофеева

Техред А. Камышникова

Редактор Н. Вирко

Корректор В. Гутман

Заказ 713/908 Изд. № 181 Тираж 864 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7К-35, Раушская наб., д. 4/5

Тип. Харьк. фнл. пред, <Патент», Ка к видно из,приведенных в таблице данных, применение предлагаемого способа обеспечивает высокоэффоктив ную очистку абгазов от указанных примесей при проведении процесса очистки в одну стадию с использованием дешевого и доступного сорбента — мерсеризованной древесины.

Способ очистки газов от кислых компонентов путем пропускания через слой сорбента, о тл ич а ю щучий с я тем, что, с целью повышен ия степени очиспки, в качестве сорбента используют мерсеризовакную древесину.
