Реферат

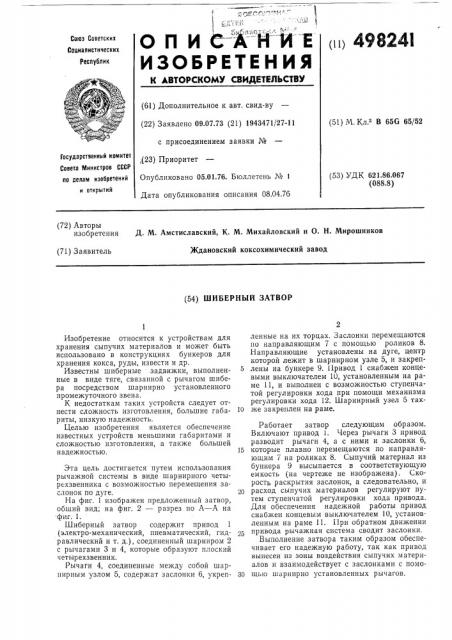

ОПИ АНИЕ

ИЗОБРЕТЕНИЯ (11) 49824I

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт, свид-ву (22) Заявлено 09.07.73 (21) 1943471/27-11 с присоединением заявки № ,(23) Приоритет

Опубликовано 05.01.76. Бюллетень № 1

Дата опубликования описания 08.04.76 (51) М. Кл. В 65G 65/52

Государственный комитет

Совета Министров СССР по делам изобретений н открытий (53) УДК 621.86.067 (088.8) (72) Авторы изобретения Д. М. Амстиславский, К. М. Михайловский и О. Н. Мирошников

Ждановский коксохимический завод (71) Заявитель (54) ШИБЕРНЫЙ ЗАТВОР

Изобретение относится к устройствам для хранения сыпучих материалов и может быть использовано в конструкциях бункеров для хранения кокса, руды, извести и др.

Известны шиберные задвижки, выполненные в виде тяге, связанной с рычагом шибера посредством шарнирно установленного промежуточного звена.

К недостаткам таких устройств следует отнести сложность изготовления, большие габариты, низкую надежность.

Целью изобретения является обеспечение известных устройств меньшими габаритами и сложностью изготовления, а также большей надежностью.

Эта цель достигается путем использования рычажной системы в виде шарнирного четырехзвенника с возможностью перемещения заслонок по дуге.

На фиг, 1 изображен предложенный затвор, обший вид; на фиг. 2 — разрез по А — А на фиг. 1.

Ш ибер ный затвор содержит привод 1 (электро-механический, пневматический, гидравлический и т, д.), соединенный шарниром 2 с рычагами 3 и 4, которые образуют плоский четырехзвенник.

Рычаги 4, соединенные между собой шарнирным узлом 5, содержат заслонки 6, укреп2 ленные на их торцах. Заслонки перемещаются по направляющим 7 с помощью роликов 8.

Направляющие установлены на дуге, центр которой лежит в шарнирном узле 5, и закреп5 лены на бункере 9. 11ривод 1 снабжен концевыми выключателем 10, установленным на раме 11, и выполнен с возможностью ступенчатой регулировки хода при помощи механизма регулировки хода 12. Шарнирный узел 5 так10 же закреплен на раме.

Работает затвор следующим образом.

Включают привод 1. Через рычаги 3 привод разводит рычаги 4, а с ними и заслонки б, 15 которые плавно перемещаются по направляющим 7 на роликах 8. Сыпучий материал из бункера 9 высыпается в соответствующую емкость (на чертеже не изображена). Скорость раскрытия заслонок, а следовательно, и

20 расход сыпучих материалов регулируют путем ступенчатой регулировки хода привода.

Для обеспечения надежной работы привод снабжен концевым выключателем 10, установленным на раме 11. 11ри обратном движении привода рычажная система сводит заслонки.

Выполнение затвора таким образом обеспечивает его надежную работу, так как привод вынесен из зоны воздействия сыпучих материалов и взаимодействует с заслонками с помо30 щью шарнирно установленных рычагов.

498241

ФиГ f

А-А

Фиг 3

Типография, пр. Сапунова, 2

Формула изобретения

1. Шиберный затвор, содержащий заслонки, перемещаемые по дуге окружности и соединенные с приводом, вынесенным из зоны воздействия сыпучих материалов, с помощью шарнирно-рычажной системы, о т л и ч а юшийся тем, что, с целью повышения надежности и долговечности, рычаги выполнены в виде шарнирного четырехзвенника, один из узлов которого является центром дуги окружности, по которой перемещаются заслонки.

5 2. Шиберный затвор по п. 1, отличаюшийся тем, что заслонки снабжены механизмом регулировки хода, выполненным в виде червячно-винтового редуктора.

У Составитель Г. Марьина

Редактор И. Квачадзе Техред М. Семенов

Корректор Н. Стельмах

Заказ 436/15 Изд. № 168 Тираж 977 Подписное

ЦНИИПИ Государственного комитета Совета

Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5
