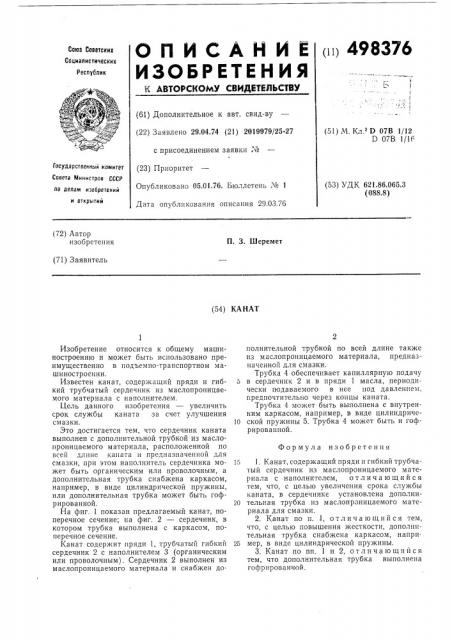

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

Y АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (») 498376

Сок)з Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 29.04.74 (21) 2019979/25-27 с присоединением заявки . че (23) Приоритет

Опубликовано 05.01.76. Бюллетень М 1

Дата опубликования описания 29.03.76 (51) М. Кч е D 07В 1/12

D 07В 1/!с

Государственный комитет

Совета Мнннстров СССР (53) УДК 62!.86.065.3 (088.8) ло делам нзобретеннй и открытий (72) Автор изобретения

П. 3. Шеремет (71) Заявитель (54) КА НАТ

Изобретение относится к общему машиностроению и может быть использовано преимущественно в подъемно-транспортном машиностроении.

Известен канат, содержащий пряди и гибкий трубчатый сердечник из маслопроницаемого материала с наполнителем.

Цель данного изобретения — увеличить срок службы каната за счет улучшения смазки.

Это достигается тем, что сердечник каната выполнен с дополнительной трубкой из маслопроницаемого материала, расположенной по всей длине каната и предназначенной для смазки, при этом наполнитель сердечника может быть органическим или проволочным, а дополнительная трубка снабжена каркасом, например, в виде цилиндрической пружины, или дополнительная трубка может быть гофрированной.

На фиг. 1 показан предлагаемый канат, поперечное сечение; на фиг. 2 — сердечник, в котором трубка выполнена с каркасом, поперечное сечение.

Канат содержит пряди 1, трубчатый гибкий сердечник 2 с наполнителем 3 (органическим или проволочным). Сердечник 2 выполнен из маслопроницаемого материала и снабжен дополнительной трубкой по всей длине также из маслопроницаемого материала, предназначенной для смазки.

Трубка 4 обеспечивает капиллярную подачу

5 в сердечник 2 и в пряди 1 масла, периодически подаваемого в нее под давлением, предпочтительно через концы каната.

Трубка 4 может быть выполнена с внутренним каркасом, например, в виде цилиндриче10 ской пружины 5. Трубка 4 может быть и гофрированной.

Формула изобретения

15 1. Канат, содержащий пряди и гибкий трубчатый сердечник из маслопроницаемого материала с наполнителем, отличающийся тем, что, с целью увеличения срока службы каната, в сердечнике установлена дополни20 тельная трубка из маслопроницаемого материала для смазки.

2. Канат по п..1, отличающийся тем, что, с целью повышения жесткости, дополнительная трубка снабжена каркасом, напри.

25 мер, в виде цилиндрической пружины.

3. Канат по пп. 1 и 2, отличающийся тем, что дополнительная трубка выполнена гофрированной.
