(i» 498427

Союз Советскнх

Социалистических

Республик

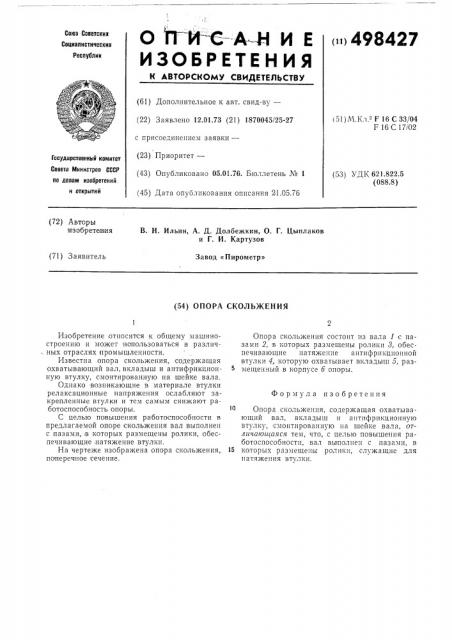

ОП ИЕ-;-АH И Е

ИЗОБРЕТЕ Н И Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 12.01.73 (21) 1870045/25-27 с присоединением заявки— (23) П р и ор и те т†(43) Опубликовано 05.01.76. Бюллетень ¹ 1 (45) Дата опубликования описания 21.05.76 (51) М.Кл. F 16 С 33/04

F 16 С 17i02

Гасударственный комитет

Совета Министров СССР но делам нзабретеннй. и открытнй (53) УДК 621 822.5 (088.8) (72) Автор ы из об р етвн ия

В. H. Ильин, А. Д. Долбежкин, О. Г. Цыплаков и Г. И. Картузов (71) Заявитель

Завод «Пирометр» (54) ОПОРА СКОЛЪЖЕНИЯ

Изобретение относится к общему машиностроению и может иопользоваться в различных отраслях промышленности.

Известна опора скольжения, содержащая охватывающий вал, вкладыш и антифрикционную втулку, смонтированную на шейке вала.

Однако возникающие в материале втулки релаксационные напряжения ослабляют закрепленные втулки и тем самым снижают работоспособность опоры.

С целью повышения работоспособности в предлагаемой опоре скольжения вал выполнен с пазами, в которых размещены ролики, обеспечивающие натяжение втулки.

На чертеже изображена опора скольжения, поперечное сечение.

Опора скольжения состоит из вала 1 с пазами 2, в которых размещены ролики 8, обеспечивающие натяжение антифрпкцнонной втулки 4. которую охватывает вкладыш 5, размещенный в корпусе б опоры.

Формула изобретения

Опора скольжения, содержащая охватывающий вал, вкладыш и антнфрикционную втулку, смонтированную на шейке вала, отличаюи1аяся тем, что, с целью повышения работоспособности, вал выполнен с пазами, в

15 которых размещены ролики, служащие для натяжения втулки.

498427

Сост а впт ель В. Хохлов

Техред T. Курилко

Редактор В. Другова

Корректор В. Гутман

Тип. Харьк. фил. пред, «Патент»

Заказ 486/731 Изд, М 195 Тираж 1131 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, Я-ЗБ, Раушская наб., д. 4/5
