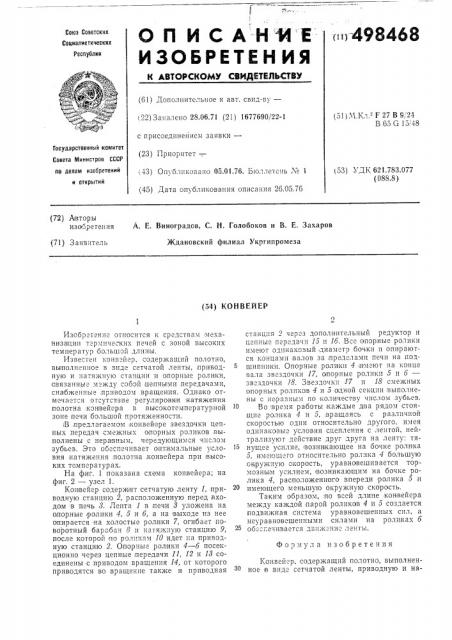

О П И С А Н И Е т1н-498468 изоьеЕТЯНИя
Союз Советских
Социалистических
Реслублик
К» (61) Дополнительное к авт. свнд-ву—
i 22) Заявлено 28.06,71 (21) 1677690/22-1 в (51) I1K,- .. . -"27 В 9,24
В 65 G 15, 48 с присоединением заявки— (23) Приоритет —, i-13) Опуолнкавано 05.01.76, Бюллетень ¹ 1 (45) Дата опубликования описания 26.05.76
Государственный комитет
Совета Министров СССР ло делам изобретений и открытий (53) УДК 621.783.077 (088.8) (72) Авторы изобретения
A. Е. Виноградов, С. H. Голобоков и В. Е, Захаров
Ждановский филиал Укргипромеза (71) Заявитель (54) КОНВЕЙЕР
Формула изобретения
Изобретение относится к средствам механиза цин термических печей с зоной высоких температур большой длины.
Известен конвгйгр, содержащий полотно, выполненное в виде сетчатой ленты, .приводную и натяжную станции и опорные ролики, овязанныг между собой,цепными передачами, снабженные приводом вращения. Однако отмечается отсутствие регулировки натяжения полотча,конвейера в высокотемпературной зоне печи большой протяженности.
iB,предлагаемом конвейере звездочки цепных передач смежных опорных роликов,выполнены с нера вным, чередующимся числом зубьев. Это обеспечивает оптимальные условия натяжения .полотна, конвейера при высоких температурах.
На фиг. 1 показана схема конвейера; на фиг. 2 — узел 1.
Конвейер содержит сетчатую ленту 1, .приводную станцию 2, расположенную перед входом в печь 8; Лента 1 в,печи 8 уложена на опорные, ролики 4, 5 и б, а на выходе из нее опирается на холостые ролики 7, огибает поворотный барабач 8 и натяжную станцию 9, после которой .по роликам 10 идет на приводную станцию 2, Опорные ролики 4 — б посекционно через цепные передачи 11, 12 и 18 соединены с приводом вращения 14, от которого приводятся во вращение также и приводная станция 2 чергз дополнительньпI редуктор и цепные пгргдачн 15 и 1б. Все опорные ролики имеют одинаказый диаметр бочки и опираются концами валов за,пределами печи на под5 шипннки. Опорные ролики 4 имеют на конце вала звгздочки 17, опорные ролики 5 и 6— звездочки 18. Звездочки 17 и 18 смежных опорных роликов 4 и 5 одной секцни,выполнены с неравным по количеств числом 3) бьгв.
10 Во время работы каждые два рядом стоящие ролика 4 и 5, вращаясь с различной скоростью один относительно другого, имея одинакoàûã условия сцепления с лентой, нейтрализуют действие друг друга на ленту: тянущее усилие, Возникающее на оочке ролика
5, имгющгго относительно ролика 4 большую окружную скорость, уравновешивается тормозным усилием, возникающим на бочке ролика 4, расположенного впереди ролика 5 и имеющего меньшую окружную скорость.
Таким образом, .по всей длине кон вейгра между каждой парой роликов 4 и 5 создается подвижная система уравновешенных сил, а неуравновешенными силами на роликах 6 обгсгечивается двнж:-..Ièã ленты.
Конвейер, содержащий полотно, выполненное .в виде сетчатой ленты, приводную и на498468 тяжную станции и опорные ролики, связанные между собой цепными передачами и снабженные приводом вращения, отличающийся тем, что, .с целью обеспечения оптимальных усло7 о
«
МФ
С
/
11
Р7 г 1
77
Я сiг. g
Составитель В Мальцев
Техрсд Л. Камышникова Корректор И. Симкина
Редактор О. Филиппова
Заказ 492/736
Изд. № 193
НИИПИ Г
Тираж 7о2 Подписное
Ц ПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, iK-35, Раушская наб., д. 4/5
Тнп, Харьк. фил. пред. «Патент» г, р «а
2
15 вий натяжения полотна конвейера при высоких температурах, звездочки цепных передач смежных опорных роликов 1выполнены с неравным, чередующимся числом зубьев.
