Реферат



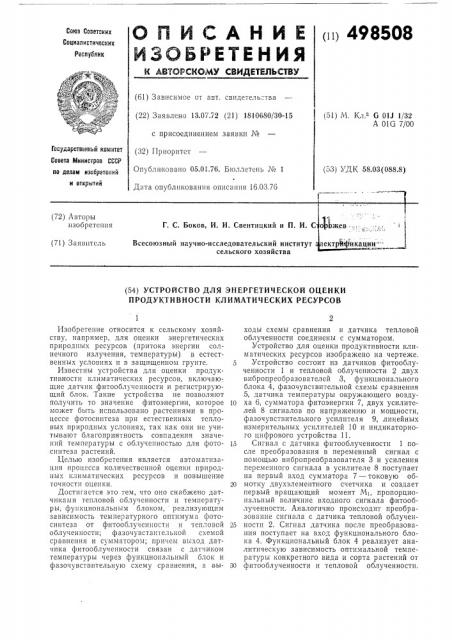

((() 498508

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Зееееееа 13.07.22 (21) 1310030(30-13 (51) М. Кл.з б 01J 1/32

А 01G 7/00 с присоединением заявки К0 (53) УДК 58.03(088.8) Опубликовано 05.01,76. Бюллетень (ч

Дата опубликования описания 16.03.76 по делам изобретений и открытий (72) Авторы изобретения

Г. С. Боков, И, И. Свентицкий и П. И. (71) Заявитель

Всесоюзный научно-исследовательский институт сельского хозяйства (54) УСТРОЙСТВО ДЛЯ ЭНЕРГЕТИЧЕСКОЙ ОЦЕНКИ

ПРОДУКТИВНОСТИ КЛ ИМАТИЧ ЕСКИХ РЕСУРСОВ

ГОСУдаРствеииа1й комитет (32 1 11риоритет

Совета Министров СССР

Изобретение относится к сельскому хозяйству, например, для оценки энергетических природных ресурсов (притока энергии солнечного излучения, температуры) в естественных условиях и в защищенном грунте.

Известны устройства для оценки продуктивности климатических ресурсов, включающие датчик фитооблученности и регистрирующий блок. Такие устройства не позволяют получить то значение фитоэнергии, которое может быть использовано растениями в процессе фотосинтеза при естественных тепловых природных условиях, так как они не учитывают благоприятность совпадения значений температуры с облученностью для фотосинтеза растений.

Целью изобретения является автоматизация процесса количественной оценки природных климатических ресурсов и повышение точности оценки.

Достигается это тем, что оно снабжено датчиками тепловой облученности и температуры, функциональным блоком, реализующим зависимость температурного оптимума фотосинтеза от фитооблу (енности и тепловой облученности; фазочувствительной схемой сравнения и сумматороя; причем выход датчика фитооблученности связан с датчиком температуры через функциональный блок и фазочувствительную схему сравнения, а выходы схемы сравнения и датчика тепловой облученности соединены с сумматором.

Устройство для оценки продуктивности климатических ресурсов изображено на чертеже.

Устройство состоит из датчиков фитооблученности 1 и тепловой облученности 2 двух вибропреобразователей 3, функционального блока 4, фазочувствительной схемы сравнения

5, датчика температуры окружающего возду10 ха 6, сумматора фитоэнергии 7, двух усилителей 8 сигналов по напряжению и мощности, фазочувствительного усилителя 9, линейных измерительных усилителей 10 и индикаторного цифрового устройства 11.

15 Сигнал с датчика фитооблученности 1 после преобразования в переменный сигнал с помощью вибропреобразователя 3 и усиления переменного сигнала в усилителе 8 поступает на первый вход сумматора 7 — токовую об20 мотку двухэлементного счетчика и создает первый вращающий момент М), пропорциональный величине входного сигнала фитооблученности. Аналогично происходит преобразование сигнала с датчика тепловой облучен25 ности 2. Сигнал датчика после преобразования поступает на вход функционального блока 4. Функциональный блок 4 реализует аналитическую зависимость оптимальной температуры конкретного вида и сорта растений от

30 фитооблученности и тепловой облученности.

498508

Предмет изобретения

/О

Составитель Г. Боков

Корректоры: Л. Денискнна и 3. Тарасова

Текред А. Камышникова

Редактор И. Квачадзе

Заказ 418/13 Изд. ¹ 185 Тираж 814 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, 71(-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Блок выполнен в виде профильного диска, реализующего данную зависимость в полярных координатах. С выхода функционального блока сигнал поступает па фазочувствительную схему сравнения 5, где производится сравнение сигнала с датчика б с выходным сигналом функционального блока. Далее через фазочувствительный усилитель 9 сигнал подается на один из двух измерительных линейных усилителей 10, имеющих различные коэффициенты усиления по напряжению, и на вторую токовую обмотку сумматора 7. Этот сигнал создает второй встречный по отношению к М вращающий момент М2. Значение момента М зависит от величины и знака сигнала на выходе схемы сравнения 5. Обмотки напряжения сумматора 7 питаются постоянным по величине синусоидальным напряжением.

В результате создается вращающий момент М=М1 — М2, пропорциональный величине биоэнергетического потенциала в данный момент времени. В процессе работы прибора мгновенные значения потенциала суммируются и показание счетчика соответствует той части фитоэнергии, приходящей за вегетационный период или другой промежуток времени, которая может быть использована растениями в процессе фотосинтеза при данных природных температурных условиях.

Устройство для энергетической оценки про10 дуктивности климатических ресурсов, включающее датчик фитооблученности и регистрирующий блок, отличающееся тем, что, с целью автоматизации процесса оценки природных климатических ресурсов и повышения

15 точнссти, оно снабжено..датчиками тепловой облученности и температуры, функциональным блоком, реализующим зависимость температурного оптимума фотосинтеза от фитооблученности и тепловой облученности, фазо20 чувствительной схемой сравнения и сумматором, причем выход датчика фитооблученности связан с датчиком температуры через функциональный блок и фазочувствительную схему сравнения, а выходы схемы сравнения

25 и датчика тепловой облученности соединены с сумматором.
