Устройство для удаления мастики при ремонте аккумулятора

Устройство для удаления мастики при ремонте аккумулятора

Иллюстрации

Показать все

Реферат

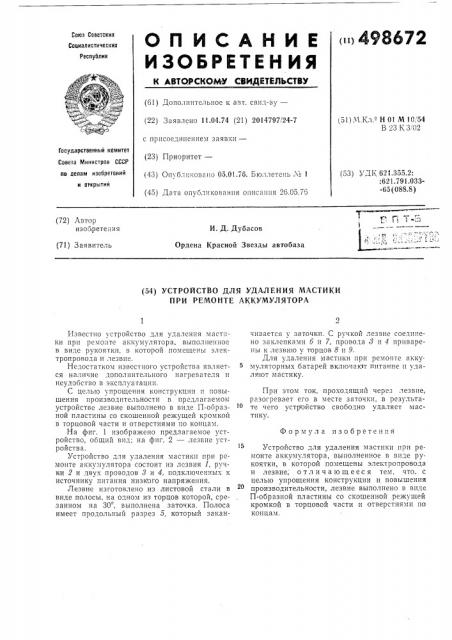

ОП ИКАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ч498672

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 1!.04.74 (21) 2014797/24-7 (51) Ч Кл - Н 01 М 10 54

В 23 КЗ, 02

Государственный комитет

Совета Министров СССР по лелам изобретений и открытий (23) Приоритет— (43) О в блнковапо 05.0!.76. Бюллетень ¹ 1 (45) Дата опубликования описания 26.05.76 (53) У:1,К 621.355.2;

:621.79!.033-65 (088.8) (72) Автор изобретения

И. Д. Дубасов

Ордена Красной Звезды автобаза (71) Заявитель (54) УСТРОЙСТВО ДЛЯ УДАЛЕНИЯ МАСТИКИ

ПРИ РЕМОНТЕ АККУМУЛЯТОРА с присоединением заявки—

Известно устройство для удаления мастики прн ремонте аккумулятора, выполненное в виде рукоятки, в которой помещены электропровода и лезвие.

Недостатком известного устройства является наличие дополнительного нагревателя и неудобство в эксплуатации.

С целью упрощения конструкции и говышения производительности в предлагаемом устройстве лезвие выполнено в виде П-ооразной пластины со скошенной режущей кромкой в торцовой части и отверстиями по концам.

На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 — лезвие устройства.

Устройство для удаления мастики при ремонте аккумулятора состоит из лезвия 1, ручки 2 и двух проводов 8 и 4, подключенных к источнику питания низ| ого напряжения.

Лезвие изготовлено из листовой стали в виде полосы, на одном из торцов которой, срезанном на 30, выполнена заточка. Полоса имеет продольный разрез 5, который заканчивается у заточки. С ручкой лезвие соединено заклепками б и 7, провода > и 4 приварены к лезвию у торцов 8 и 9.

Для удаления мастики при ремонте аккумуляторных батарей включактт питание и удаляют мастику.

При этом ток, прокодящий через лезвие, разогревает его в месте заточки, в результате чего устройство свободно удаляет мастику.

Формула изобретения

Устройство для удаления мастики при ремонте аккумулятора, выполненное в виде рукоятки, в которой помещены электропровода и лезвие, отл ичающееся тем. что, с целью упрощения конструкции и повышения производительности, лезвие выполнено в виде

П-образной пластины со скошенной режущей кромкой в торцовой части и отверстиямп по концам.

498672

Фиг. 2
