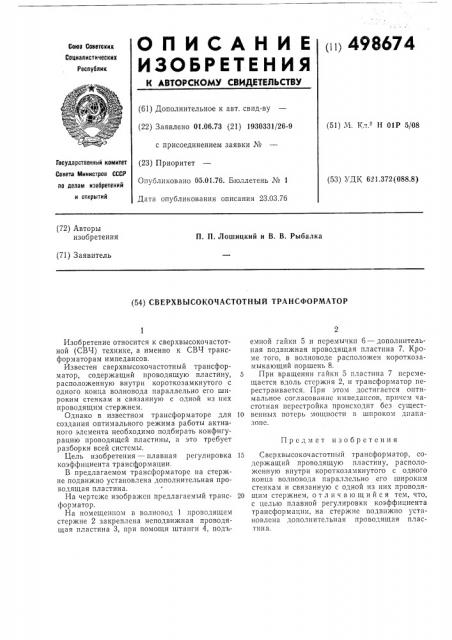

ОП ИСАН И Е (ii1498674

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сова Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 01.06.73 (21) 1930331/26-9 с присоединением заявки ¹ (23) Приоритет

Опубликовано 05,01.76. Бюллетень ¹ 1

Дата опубликования описания 23.03.76 (51) Л!. Кл Н 01Р 5/08

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.372(088.8) (72) Авторы изобретения

П. П. Лошицкий и В. В. Рыбалка (71) Заявитель (54) СВЕРХВЪ|СОКОЧАСТОТНЪ|Й ТРАНСФОРМАТОР

Предмет изобретения

Изобретение относится к сверхвысокочастотной (СВЧ) технике, а именно к СВЧ трансформаторам импедансов.

Известен сверхвысокочастотный трансформатор, содержащий проводящую пластину, расположенную внутри короткозамкнутого с одного конца волновода параллельно его широким стенкам и связанную с одной из них проводящим стержнем.

Однако в известном трансформаторе для создания оптимального режима работы активного элемента необходимо подбирать конфигурацию проводящей пластины, а это требует разборки всей системы.

Цель изобретения — плавная регулировка коэффициента трансформации.

В предлагаемом трансформаторе «а стержне подвижно установлена дополнительная проводящая пластина.

На чертеже изображен предлагаемый трансформатор.

На помещенном в волновод 1 проводящем стержне 2 закреплена неподвижная проводящая пластина 3, при помощи штанги 4, подьемной гайки 5 и перемычки 6 — дополнительная подвижная проводящая пластина 7. Кроме того, в волноводе расположен короткозамыкающий поршень 8.

5 При вращении гайки 5 пластина 7 перемещается вдоль стержня 2, и трансформатор перестраивается. При этом достигается оптимальное согласование импедансов, причем частотная перестройка происходит бсз сущест10 венных потерь мощности в широком диапазоне.

15 Сверхвысокочастотный трансформатор, содержащий проводящую пластину, расположенную внутри короткозамкнутого с одного конца волновода параллельно его широким стенкам и связанную с одной из них проводя20 щим стержнем, отличающийся тем, что, с целью плавной регулировки коэффициента трансформации, на стержне подвижно установлена дополнительная проводящая пластина.

498674

Составитель К. Вавилин

Техред Т. Курилко

Редактор Б. Федотов

Корректоры: А, Дзесова и А. Галахова

Типография, пр. Сапунова, 2

Заказ 429/20 Изд. № 170 Тира>к 977 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, К-35, Раушская наб., д. 4/5
