00 498685

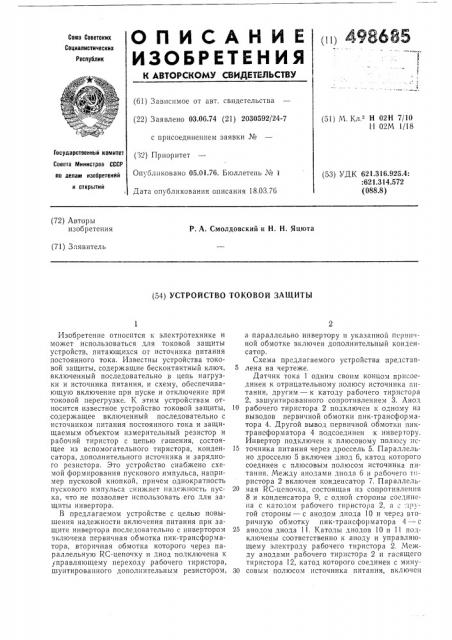

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Зависимое от авт. свидетельства (22) Заявлено 03.06.74 (21) 2030592/24-7 с присоединением заявки №

Государственный комитет (3 т) П

Совета Министров СССР по делам изобретении Опубликовано 05.01.76, Бюллетень Л" 1 (51) М. Кл е Н 02Н 7/10

И 02М 1/18 (53) УДК 621.316.925.4:

:621.314.572 (088.8) и открытий

Дата опубликования описания 18.03.76 (72) Авторы изобретения

Р, А. См олдовски и и Н. Н. Я цюта (71) Заявитель (54) УСТРОЙСТВО ТОКОВОЙ ЗАЩИТЪ|

Изобретение относится к электротехнике и может использоваться для токовой защиты устройств, питающихся от источника питания постоянного тока. Известны устройства токовой защиты, содержащие бесконтактный ключ, включенный последовательно в цепь нагрузки и источника питания, и схему, обеспечивающую включение при пуске и отключение при токовой перегрузке. К этим устройствам относится известное устройство токовой защиты, содержащее включенный последовательно с источником питания постоянного тока и защищаемым объектом измерительный резистор и рабочий тиристор с цепью гашения, состоящее из вспомогательного тиристора, конденсатора, дополнительного источника и зарядного резистора. Это устройство снабжено схемой формирования пускового импульса, например пусковой кнопкой, причем однократность пускового импульса снижает надежность пуска, что не позволяет использовать его для защиты инвертора.

В предлагаемом устройстве с целью повышения надежности включения питания при за. щите инвертора последовательно с инвертором включена первичная обмотка пик-трансформатора, вторичная обмотка которого через параллельную RC-цепочку и диод подключена к управляющему переходу рабочего тиристора, шунтированного дополнительным резистором, а параллельно инвертору и указанной перви ной обмотке включен дополнительный конденсатор.

Схема предлагаемого устройства представ5 лена на чертеже.

Датчик тока 1 одним своим концом присоединен к отрицательному полюсу источника питания, другим — к катоду рабочего тиристора

2, зашунтированного сопротивлением 3. Анод

10 рабочего тиристора 2 подключен к одному из выводов первичной обмотки пик-трансформатора 4. Другой вывод первичной обмотки пиктрансформатора 4 подсоединен -к инвертору.

Инвертор подключен к плюсовому полюсу ис15 точника питания через дроссель 5. Параллельно дросселю 5 включен диод 6, катод которого соединен с плюсовым полюсом источника питания. Между анодами диода 6 и рабочего тпристора 2 включен конденсатор 7. Параллель20 ная RC-цепочка, состоящая из сопротивления

8 и конденсатора 9, с одной стороны соединена с катодом рабочего тиристора 2, а,д ругай стороны — с анодом диода 10 и через вторичную обмотку пик-трансформатора 4 — с

25 анодом диода 11. Катоды диодов 10 и 11 подключены соответственно к аноду и управляющему электроду рабочего тиристора 2. Между анодами рабочего тиристора 2 и гасящего тиристора 12, катод которого соединен с мину30 совым полюсом источника питания, включен

498685

Составитель В. Литвиненко

Техред Т, Курилко Корректор А. Галахова

Редактор В. Фельдман

Заказ 4!5/11 Изд. № 176 Тираж 882 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д.4/5

Типография, пр. Сапунова, 2 гасящий конденсатор 13. Управля1сщий электрод гасящего тиристора 12 через сопротивление 14 соединен с катодом рабочего тиристора

2. К гасящему конденсатору 13 через зарядное сопротивление 15 подключен дополнительный источник.

При включении источника питания заряжается конденсатор 7 через дроссель 5, сопротивление 3 и датчик тока l. При подаче импульсов возбуждения на инвертор конденсатор 7 разряжается через инвертор и первичную обмотку пик-трансформатора 4, заряжая конденсатор

9. Величина конденсатора 9 подбирается таким образом, чтобы количество импульсов для включения рабочего тиристора 2 равнялось

3 — 10. В случае увеличения тока питания сверх допустимого (при коротких замыканиях в нагрузке, при срыве инвертирования и т. д,) включается гасящий тиристор 12 напряжением, снимаемым с датчика тока 1, и конденсатор 13, разряжаясь через тиристоры 12 и 2, отключает рабочий тиристор 2, при этом напряжение конденсатора 13 прикладывается также через гасящий тиристор 12 и диод 10 к конденсатору 9, дополнительно заряжая его.

Благодаря этому обеспечивается надежная блокировка управляющего перехода рабочего тиристора 2. После выключения тиристоров

2 и 12 конденсатор 9 разряжается через сопротивление 8, величина которого подбирается таким образом, чтобы скорость разряда конденсатора 9 была меньше скорости заряда конденсатора 7. При следующей посылке импульсов возбуждения происходит повторное включение инвертора, Повышение надежности пуска расширяет область применения устройств токовой защиты с рабочим тиристором и позволяет повысить надежность и упростить токовую защиту инвертора.

Предмет изобретения

Устройство токовой защиты, содержащее включенные последовательно с источником питания постоянного тока и защищаемым объектом измерительный резистор и рабочий тиристор с цепью гашения, состоящей из вспомогательного тиристора, конденсатора, дополнительного источника и зарядного резистора, 2О отличающееся тем, что, с целью повышения надежности включения питания при защите инвертора, последовательно с инвертором включена первичная обмотка пик-трансформатора, вторичная обмотка которого через параллельную RC-цепочку и диод подключена к управляющему переходу рабочего тиристора, шунтированного дополнительным резистором, а параллельно инвертору и указанной .первичной обмотке включен дополнительный конден30 са тор.
