Генератор импульсов
Иллюстрации
Реферат

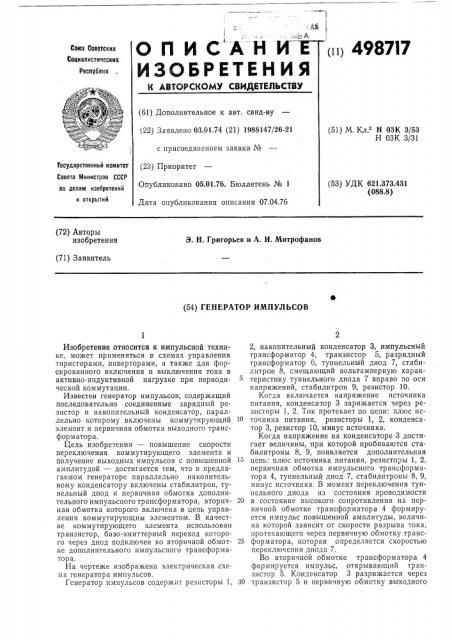

ОП ИСАЙИ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
<п 498717
Союз Советских
Социалистических
Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 03.01,74 (21) 1988147/26-21 с присоединением заявки № (51) М. Кл. Н ОЗК 3/53
Н 03К 3/31
Опубликовано 05,01.76. Бюллетень № 1
Дата опубликования описания 07.04.76 (53) УДК 621.373.431 (088.8) ло делам изобретений и открытий (72) Авторы изобретения
Э. Н. Григорьев и А. И. Митрофанов (71) Заявитель (54) ГЕНЕРАТОР ИМПУЛЬСОВ
ГосУдаРственный комитет (23) Приоритет
Совета Министров СССР
Изобретение относится к импульсной технике, может применяться в схемах управления тиристорами, инверторами, а также для форсированного включения и выключения тока в активно-индуктивной нагрузке при периодической коммутации.
Известен генератор импульсов, содержащий последовательно соединенные зарядный резистор и накопительный конденсатор, параллельно которому включены коммутирующий элемент и первичная обмотка выходного трансформатора.
Цель изобретения — повышение скорости переключения коммутирующего элемента и получение выходных импульсов с повышенной амплитудой — достигается тем, что в предлагаемом генераторе параллельно накопительному конденсатору включены стабилитрон, тунельный диод и первичная обмотка дополнительного импульсного трансформатора, вторичная обмотка которого включена в цепь управления коммутирующим элементом. В качестве коммутирующего элемента использован транзистор, базо-эмиттерный переход которого через диод подключен ко вторичной обмот«е дополнительного импульсного трансформатора.
На чертеже изображена электрическая схема генератора импульсов.
Генератор импульсов содержит резисторы 1, 2, накопительный конденсатор 3, импульсный трансформатор 4, транзистор 5, разрядный трансформатор б, туннельный диод 7, стабилитрон 8, смещающий вольтамперную характеристику туннельного диода 7 вправо по оси напряжений, стабилитрон 9, резистор 10.
Когда включается напряжение источника питания, конденсатор 3 заряжается через резисторы 1, 2. Ток протекает по цепи: плюс ис10 точника питания, резисторы 1, 2, конденсатор 3, резистор 10, минус источника.
Когда напряжение на конденсаторе 3 достигает величины, при которой пробиваются стабилитроны 8, 9, появляется дополнительная цепь: плюс источника питания, резисторы 1, 2, первичная обмотка импульсного трансформатора 4, туннельный диод 7, стабилитроны 8, 9, минус источника. В момент переключения туннельного диода из состояния проводимости
20 в состояние высокого сопротивления на первичной обмотке трансформатора 4 формируется импульс повышенной амплитуды, величина которой зависит от скорости разрыва тока, протекающего через первичную обмотку транс25 форматора, которая определяется скоростью переключения диода 7.
Во вторичной обмотке трансформатора 4 формируется импульс, открывающий транзистор 5. Конденсатор 3 разряжается через
30 транзистор 5 и первичную обмотку выходного
498717
Составитель И. Белякова
Техред 3. Тараненко
Корректоры: Т, Миронова и О. Тюрина
Редактор Б. Федотов
Заказ 411)9 Изд. ¹ 165 Тираж 1029 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
113035, Москва, 7К-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 импульсного трансформатора 6. При этом диод 7 переключается в исходное состояние.
Таким образом, на выходе (sstzil) трансформатора 4 формируются импульсы повышенной амплитуды.
Предмет изобретения
1. Генератор импульсов, содержащий последовательно соединенные зарядный резистор и накопительный конденсатор, параллельно которому включены коммутирующий элемент и первичная обмотка выходного трансформатора, отличающийся тем, что, с целью повышения скорости переключения коммутирующего элемента и получения выходных импульсов с повышенной амплитудой, параллельно накопительному конденсатору включены стабилитрон, туннельный диод и первичная
5 ."обмотка дополнительного импульсного трансформатора, вторичная обмотка которого включена в цепь управления коммутирующим элементом.
2. Устройство по п. 1, отличающееся тем, что в качестве коммутирующего элемента использован транзистор, базо-эмиттерный переход которого через диод подключен ко вторичной обмотке дополнительного импульсного трансформатора.
