Реферат



<>498729

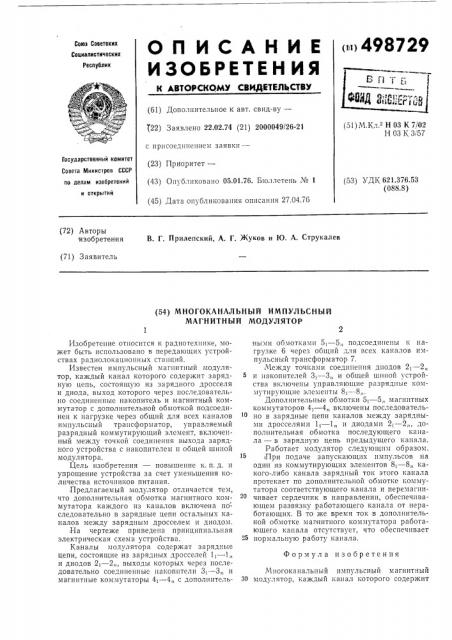

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 22.02.74 (21) 2000049/26-21 с присоединением заявки— (23) П р ио р итет— (43) Опубликовано 05.01.76. Бюллетень № 1 (45) Дата опуоликования описания 27.04.76 (51) N.Кл. Н 03 К 7,/02

Н 03 К 3/57

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.376.53 (088.8) (72) Авторы изобретения

В. Г. Прилепский, А. Г. Жуков и Ю. А. Струкалев (71) Заявитель (54) МНОГОКАНАЛЬНЫЙ ИМПУЛЬСНЫЙ

МАГНИТНЫЙ МОДУЛЯТОР

Изобретение относится к радиотехнике, может быть использовано в передающих устройствах радиолокационных станций.

Известен импульсный магнитный модулятор, каждый канал которого содержит зарядную цепь, состоящую из зарядного дросселя и диода, выход которого через последовательно соединенные накопитель и магнитный коммутатор с дополнительной обмоткой подсоединен к нагрузке через общий для всех каналов импульсный трансформатор, управляемый разрядный коммутирующий элемент, включенный между точкой соединения выхода зарядного устройства с накопителем и общей шиной модулятора.

Цель изобретения — повышение к. п. д. и упрощение устройства за счет уменьшения количества источников питания.

Предлагаемый модулятор отличается тем, что дополнительная обмотка магнитного коммутатора каждого из каналов включе на по следовательно в зарядные цепи остальных каналов между зарядным дросселем и диодом.

На чертеже приведена принципиальная электрическая схема устройства.

Каналы модулятора содержат зарядные цепи, состоящие из зарядных дросселей 1,— 1„ и диодов 2,— 2„, выходы которых через последовательно соединенные накопители 3 — З„н магнитные коммутаторы 4,— 4„с дополнительными обмотками 51 — 5„подсоединены к нагрузке 6 через общий для всех каналов импульсный трансформатор 7.

Между точками соединения диодов 2,— 2„ и накопителей 3,— З„и общей шиной устройства включены управляюшие разрядные коммутирующие элементы 8> — 8„.

Дополнительные обмотки 5 — 5„магнитных коммутаторов 4,— 4„включены последовательно в зарядные цепи каналов между зарядными дросселями 1 — 1, и диодами 21 — 2„, дополнителыная обмотка последующего канала — в зарядную цепь предыдущего канала.

Работает модулятор следующим образом. При подаче запускающих импульсов на один из коммутирующих элементов 81 — 8„какого-либо канала зарядный ток этого канала протекает по дополнительной обмотке коммутатора соответствующего канала и перемагнпчивает сердечник в направлении, обеспечивающем развязку работающего канала от неработающих. В то же время ток в дополнительной обмотке мапнитного коммутатора работающего канала отсутствует, что обеспечивает

25 нормальную работу канала.

Формула изобретения

Многоканальный импульсный мапштный зо модулятор, каждый канал которого содержит

498729

Составитель Ю. Еркин

Техред М. Семенов

Корректор В. Гутман

Редактор Б. Федотов

Заказ 243 456 Изд. № 203 Тираж !029 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 5К-35, Раушскаи наб., д. 4/5

Тип. Харьк. фил. пред. «Патент» зарядную цепь, состоящую из зарядного дросселя и диода, выход которой через последовательно соединенные накопитель и магнитный коммутатор с дополнительной обмоткой подсоединен к нагрузке через общий для всех каналов импульсный трансформатор, управляемый разрядный коммутирующий элемент, включенный между точкой соединения выхода зарядного устройства с накопителем и общей шиной модулятора, отличаюшийся тем, что, с целью повышения к.п.д. и упрощения устройства за счет уменьшения количества источников питания, дополнительная обмотка магнитного коммутатора каждого из каналов включена последовательно в зарядные цепи остальных каналов между зарядным дросселем и диодом.
