Устройство для отгибки крайнего витка пружины растяжения

Устройство для отгибки крайнего витка пружины растяжения

Иллюстрации

Показать все

Реферат

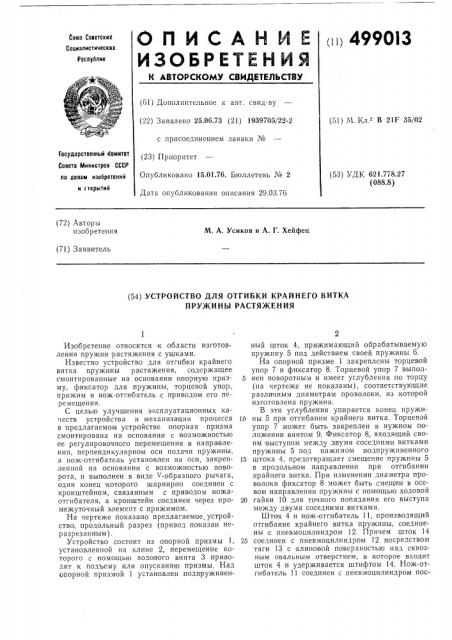

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ,1ц 499013

Союз Советских

Социалистических

Реслублик (61) Дополнительное к авт. свид-ву (22) Заявлено 25.06.73 (21) 1939705/22-2 с присоединением заявки № (23) Приоритет

Опубликовано 15.01.76. Бюллетень № 2

Дата опуоликования описания 29.03.76 (51) М Кл з В 21Г 35/02

Государственный Комитет

Совета Министров СССР (53) УДК 621.778.27 (088.8) ло делам изобретений и с ткрытнй (72) Авторы изобретения

М. А. Усиков и А. Г. Хейфец (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОТГИБКИ КРАЙНЕГО ВИТКА

ПРУЖИНЫ РАСТЯЖЕНИЯ

Изобретение относится к области изготовления пружин растяжения с ушками.

Известно устройство для отги бки крайнего витка пружины растяжения, содержащее смонтированные на основании опорную призму, фиксатор для пружины, торцевой упор, прижим и нож-отгибатель с приводом его перемещения.

С целью улучшения эксплуатационных качеств устройства и механизации процесса в предлатаемом устройстве опорная призма смонтирована на основании с возможностью ее регулировочного перемещения в направлении, перпендикулярном оси подачи пружины, а нож-отгибатель установлен на оси, закрепленной на основании с возможностью поворота, и выполнен в виде V-образного рычага, один конец которото шарнирно соединен с кронштейном, связанным с приводом ножаотгибателя, а кронштейн соединен через промежуточный элемент с прижимом.

На чертеже показано предлагаемое устройство, продольный разрез (привод показан неразрезанным).

Устройство состоит из опорной призмы 1, установленной на клине 2, перемещение которого с помощью ходового винта 3 приводит к подъему или опусканию призмы. Над опорной призмой 1 установлен подпружиненный шток 4, прижимающий обрабатываемую пружину 5 под действием своей пружины 6.

На опорной призме 1 закреплены торцевой упор 7 и фиксатор 8. Торцевой упор 7 выпол5 нен поворотным и имеет углубления по торцу (на чертеже не показаны), соответствующие различным диаметрам проволоки, из которой изготовлена пружина.

В эти углубления упирается конец пружи10 ны 5 при отгибании крайнего витка. Торцевой упор 7 может быть закреплен в нужном положении винтом 9. Фиксатор 8, входящий своим выступом между двумя соседними витками пружины 5 под нажимом подпружиненного

15 штока 4, предотвращает смещение пружины 5 в продольном направлении при отгибании крайнего витка. При изменении диаметра проволоки фиксатор 8 может быть смещен в осевом направлении пружины с помощью ходовой

20 гайки 10 для точного попадания его выступа между двумя соседними витками.

Шток 4 и нож-отгибатель 11, производящий отгибание крайнего витка пружины, соединены с пневмоцилиндром 12. Причем шток 14

25 соединен с пневмоцилиндром 12 посредством тяги 13 с клиновой поверхностью над сквозным овальным отверстием, в которое входит шток 4 и удерживается штифтом 14. Нож-отгибатель 11 соединен с пневмоцилиндром пос499013

g 7

Заказ 508/11 Изд. № 1004 Тираж 1067 Подписное

ЦНИИПИ

,Типография, пр. Сапунова, 2 редством закрепленного на кронштейне 15 пальца 16, взаимодействующего с серьгой 17, приводящего к повороту ножа-отгибателя вокруг неподвижной оси 18, при котором происходит отгибание крайнего витка пружины 5 и упора 7.

Винтовой упор 19 служит для ограничения хода поршня (на чертеже не показан) пневм оцил и ндр а 12.

Все устройство собрано на основании 20.

Перед началом работы устройства опорную призму 1 устанавливают на высоту, соответствующую диаметру пружины 5, путем перемещения клина 2 с помощью ходового винта

3. Поворотный торцевой упор 7 устанавливают кверху углублением, соответствующим диаметру проволоки пружины 5, и зажимают винтом 9, а пружину укладывают на опорную призму так, чтобы торец проволоки пружины лег в углубление поворотного торцевого упора

7, после чего фиксатор 8 устанавливают с помощью ходовой гайки 10 так, чтобы его выступ попал во впадину между двумя соседними витками пружины 5. Винтовой упор 19 устанавливают в положение, соответствующее концу рабочего хода поршня пневмоцилиндра.

Затем подают сжатый воздух в бесштоковую полость пневмоцилиндра (на чертеже не показана), при этом шток пневмоцилиндра движется вправо, а вместе с ним кронштейн

15, тяга 13 и палец 16. Штифт 14 скользит по клиновой поверхности тяги 13 штока 4 и шток под действием своей пружины 6 прижимает пружину 5 к призме и одновременно вводит выступ фиксатора 8 между двумя соседними витками пружины. Нож-отгибатель в это время остается неподвижпь:M, так как палец 16 скользит по овальному I 0",ó "cp»;II 17. 1 огда палец доходит до кош1а паза, нож-отгибатель поворачивается вокруг воей оси 18 и отгибает крайний виток пружины 5. В это время заканчивается ход поршня пневмоцилиндра и выступ кронштейна 15 упирается в винтовой упор 19. При подаче сжатого воздуха .в што ковую полость пневмоцилиндра 12 его nop5 шень совершает обратный ход, все детали устройства занимают исходное положение и пружину снимают.

После изготовления партии пружин определенного диаметра и при необходимости изго10 товления пружин другого диаметра производят установку опорной призмы 1 на высоту, соответствующую новому диаметру пружины

5, поворачивают торцевой упор 7 вверх углублением, соответствующим новому диаметру

15 проволоки пружины и зажимают его, фиксатор 8 наводят так, что бы его выступ попал между двумя соседними витками пружины, а винтовой упор 19 устанавливают в положение, соответспвующее концу рабочего хода

20 поршня пневмоцилиндра 12. Процесс повторяется.

Формула изобретения

Устройство для отгибки крайнего витка пру25 жины растяжения, содержащее смонтированные на основании опорную призму, фиксатор для пружины, торцевой упор, прижим, ножотгибатель .с приводом его перемещения, о тл и ч а ю щ е е с я тем, что, с целью улучшения

30 эксплуатационных качеств устройства и механизации процесса, опорная призма смонтирована на основании с возможностью ее регулировочного перемещения в направлении, перпендикулярном оси подачи пружины, а

35 нож-отгибатель выполнен в виде У-образного рычага, один конец которого шарнирно соедиII(. и с кронштейном, связанным с приводом ножа-оттибателя и соединенным через промежуточный элемент с прижимом и установлен

40 EIB оси, а последняя закреплена на основании с возможностью поворота.
