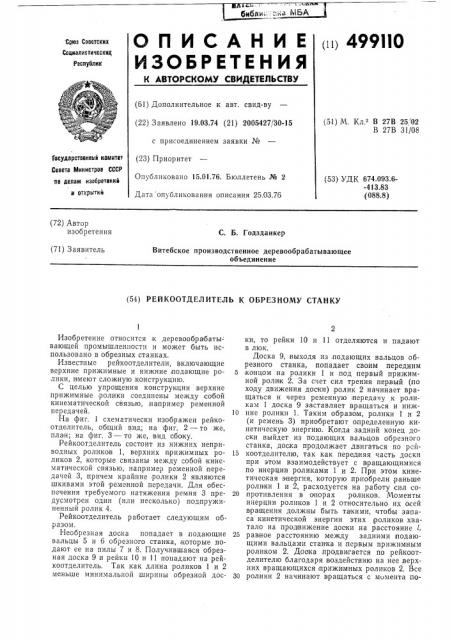

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Ссвз Советских
Социалистических
Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 19.03.74 (21) 2005427 30-15 с присоединением заявки № (23) Приоритет
Опубликовано 15.01.76. Бюллетень № 2
Дата опубликования описания 25.03.76 (51) М. Кл. В 27В 25, 02
В 27В 31/08
Государственный комитат
Совета Министров СССР (53) УДК 674.093.6-413.83 (088.8) пе делам изобретений и открытий (72) Автор изобретения
С. Б. Годзданкер (71) Заявитель
Витебское производственное деревообрабатывающее объединение (54) РЕЙКООТДЕЛИТЕЛЬ К ОБРЕЗНОМУ СТАНКУ
Изобретение относится к деревообрабаты- вающей промышленности и может быть использовано в обрезных станках.
Известные рейкоотделители, включающие верхние прижимные и нижние подающие ролики, имеют сложную конструкцию.
С целью упрощения конструкции верхние прижимные, ролики соединены между собой кинематической связью,,например ременной передачей.
На фиг. 1 схематически изображен рейкоотделитель, общий вид; на фиг. 2 — то же, план; на фиг, 3 — то же, вид оболоку.
Рейкоотделитель состоит из нижних неприводных роликов 1, верхних прижимных роликов 2, которые связаны между собой кинематической связью, например ременной передачей 3, причем крайние ролики 2 являются шкивами этой ременной передачи. Для обеспечения требуемого натяжения ремня 3 предусмотрен один (или несколько) .подпружиненный ролик 4.
Рейкоотделитель работает следующим образом.
Необрезная доска попадает в подающие вальцы 5 и 6 обрезного станка, которые подают ее на пилы 7 и 8. Получившаяся обрезная доска 9 и рейки 10 и 11 попадают на рейкоотделитель. Так как длина роликов 1 и 2 меньше минимальной ширины обрезной доски, то рейки 10 и 11 отделяются и падают в люк.
Доска 9, выходя из,подающих вальцов обрезного станка, попадает своим передним
5 концом на ролики 1 и под первый прижимной роли к 2. За счет сил трения первый (по ходу движения доски) ролик 2 начинает вращаться и через ременную передачу к роликам 1 доска 9 заставляет вращаться и ниж10 ние ролики 1. Таким образом, ролики 1 и 2 (и ремень 3) приобретают определенную кинетическую энергию. Когда задний конец доски выйдет из подающих вальцов обрезного станка, доска продолжает двигаться по рей15 коотделителю, так как передняя часть доски при этом взаимодействует с в ращающимися по инерции роликами 1 и 2. При этом кинетическая энергия, которую приобрели, раньше ролики 1 и 2, расходуется на работу сил со20 противления в опорах роликов. Моменты инерции роликов 1 и 2 относительно их осей в ращения должны быть та кими, чтобы запаса кинетической энергии этих |роликов хватало на продвижение доски на расстояние l, 25 равное расстоянию между задними подающими вальцами станка и первым прижимным роликом 2. Доска продвигается по рейкоотделителю благодаря .воздействию на нее,верхних вращающихся прижимных роликов 2. Все
30 ролики 2 начинают вращаться с момента по499110
Фиг. /
1 z г фиг 2
Ф г. 3
Составитель Т. Сафронова
Текред A. Камышникова
Корректор Л. Котова
Редактор Н. Аристова
Заказ 445 4 Изд. № 1017 Тираж 653 Подписное
Ц1-1ИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
113035, Москва, 7К-35, Раушская иаб., д, 4/5
Типография, пр. Сапунова, 2 ступления переднего конца дооки, выходящей из обрезного станка, под первый прижимной ролик 2, Таким образом, каждая последующая доска заставляет продвигаться по рейкоотделителю предыдущую доску, Тем самым для привода рейкоотделителя используется кинетическая энергия доски, выходящей из обрезного станка.
В результате такой конструкции рейкоотделителя отпадает надобность в элементах привода (электродвигатель, редуктор и т, п.), что упрощает конструкцию и ведет к экономии электроэнергии, Формула изобретения
5 Рейкоотделитель к обрезному станку, включающий верхние прижимные и нижние подающие ролики, отличающийся тем, что, с целью упрощения конструкции, верхние прижимные ролики соединены между собой
10 кинематической связью, например ременной передачей.
