Клей

Клей

Иллюстрации

Показать все

Реферат

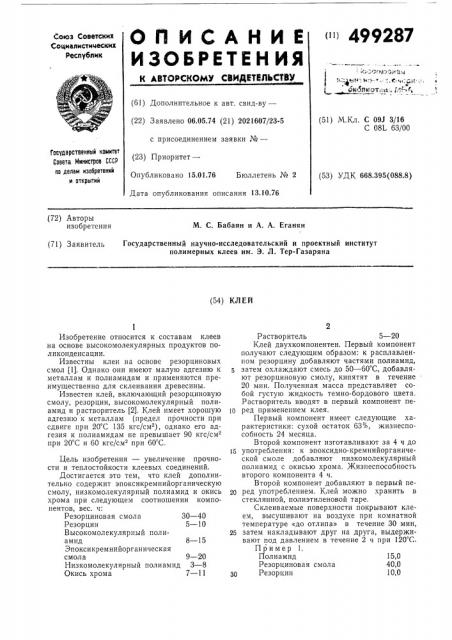

Ofl ИКАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ "I 499287

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. саид-ву— (22) Заявлено 06,05.74 (21) 2021607/23-5 с присоединением заявки №вЂ” (23) Приоритет—

Опубликовано 15.01.76 Бюллетень № 2

Дата опубликования описания 13.10.76 (51) М.Кл. С 09J 3/16

С 081 63/00

Государственный иомитет

Совета Министров СССР оо делан изобретений и открытий (53) УДК 668.395(088.8) (72) Авторы изобретения

М. С. Бабаян и А. А. Еганян

Государственный научно-исследовательский и проектный институт полимерных клеев им. Э. Л. Тер-Газаряна (71) Заявитель (54) КЛ Ей

Изобретение относится к составам клеев на основе высокомолекулярных продуктов поликонденсации.

Известны клен на основе резорциновых смол (1). Однако они имеют малую адгезию к металлам и полиамидам и применяются преимущественно для склеивания древесины.

Известен клей, включающий резорциновую смолу, резорцин, высокомолекулярный полиамид и растворитель (2), Клей имеет хорошую адгезию к металлам (предел прочности при сдвиге при 20 С 135 кгс/см ), однако его адгезия к полиамидам не превышает 90 кгс/см при 20 С и 60 кгс/сме при 60 С, Цель изобретения — увеличение прочности и теплостойкости клеевых соединений.

Достигается это тем, что клей дополнительно содержит эпоксикремнийорганическую смолу, низкомолекулярный полиамид и окись хрома при следующем соотношении компонентов, вес. ч:

Резорциновая смола 30 — 40

Резорцин 5 — 10

Высокомолекулярный полиамид 8 — 15

Эпоксикремнийорганическая смола 9 — 20

Низкомолекулярный полиамид 3 — 8

Окись хрома 7 — 11

Раствор итель 5 — 20

Клей двухкомпонентен. Первый компонент получают следующим образом: к расплавленном резорцину добавляют частями полиамид, затем охлаждают смесь до 50 — 60 С, добавляют резорциновую смолу, кипятят в течение

20 мин. Полученная масса представляет собой густую жидкость темно-бордового цвета.

Растворитель вводят в первый компонент пе10 ред применением клея.

Первый компонент имеет следующие характеристики: сухой остаток 63%, жизнеспособность 24 месяца.

Второй компонент изготавливают за 4 ч до употребления: к эпоксидно-кремнийорганической смоле добавляют низкомолекулярный полиамид с окисью хрома. Жизнеспособность второго компонента 4 ч.

Второй компонент добавляют в первый пе20 ред употреблением. Клей можно хранить в стеклянной, полиэтиленовой таре.

Склеиваемые поверхности покрывают клеем, высушивают на воздухе при комнатной температуре «до отлипа» в течение 30 мин, 25 затем накладывают друг на друга, выдерживают под давлением в течение 2 ч при 120 С.

Пример 1.

Полиамид 15,0

Резорциновая смола 40,0

Резорцин 10,0

499287

8,0

39,0

7,8

10,1 б,б

Пример 5.

Полиамид 8,0

Резорциновая смола 30,0

Резорцин 5,0

Окись хрома 7,0

Низкомолекулярный полиамид 3,0

Эпоксикремнийорганическая смола 15,0

Растворитель (метанол) 5,0

Предел прочности составляет при 20 С

400 кг/см2, при 60 С 200 кг/см, при 150 С

120 кг/см .

Пример 6.

Поли амид

8,0

Окись .;рома 1 1,0

Низкомолекулярный полиамид 8,0

Эпоксикремнийорганическая смола 20,0

; Растворитель:(метанол) 20,0

Предел прочности при сдвиге склеенных образцов полиамид — полиамид составляет при 20 С 600 кг/см, характер разрыва — полиамид разрывается, клеевой шов остается без изменений, при 60 С 250 кг/см, при

150 С 150 кг/см2

Пример 2.

Полиамид

Резорциновая смола

Резорцин

Окись хрома

Низкомолекулярный полиамид

Эпоксикремнийорганическая смола 16,8

Растворитель (метанол) 1 1,4

Предел прочности при сдвиге склеенных образцов полиамид — полиамид составляет при 20 С 600 кг/см, разрыв по материалу, при 60 С 400 кг/см, при 150 С 300 кг/см .

Пример 3.

Полиамид 8,0

Резорциновая смола 30,0

Резорцин 5,0

Окись хрома 7,0

Низкомолекулярный полиамид 3,0

Эпоксикремнийорганическая смола 15,0

Растворитель (метанол) 5,0

Предел прочности при сдвиге скленных образцов полиамид — полиамид составляет при

20 С 4000 кг/см, при 60 С 200 кг/см, при

150 С 150 кг/см .

Пример 4.

Полиамид 8,0

Резорциновая смола 39,0

Резорцин 7,8

Окись хрома 10,1

Низкомолекулярный полиамид 6,6

Эпоксикремнийорганическая смола 16,8

Растворитель (метанол) 11,7

Предел прочности при сдвиге скленных образцов полиамид — полиамид составляет при

20 С 600 кг/см, разрыв по материалу, при

60 С 400 кг/см, при 150 С 300 кг/см .

1 езорциновая смола 39,0

Резорцип 7,8

Окись хрома 10,1

Низкомолекулярный полиамид 6,6

Эпоксикремнийорганическая смола 16,8

Растворитель (метанол) 11,7

Предел прочности при сдвиге скленных образцов полиамид — полиамид составляет при

10 20 С 600 кг/см, разрыв по материалу, при

60 С 400 кг/см, при 150 С 300 кг/см2.

Пример 7.

Полиамид 8,0

Резорциновая смола 30,0

Резорцин 5,0

Окись хрома 7,0

Низкомолекулярный полиамид 3,0

Эпоксикремнийорганическая смола 15,0

20 Растворитель (метанол) 5,0

Предел прочности при сдвиге скленных образцов полиамид — полиамид составляет при 20 С 400 кг/см, при 60 С 200 кг/см, при

2 150 С 120 кг/см2

Пример 8.

Полиамид 8,0

Резорциновая смола 30,0

Резорцин 5,0

30 Окись хрома 10,1

Низкомолекулярный полиамид 6,6

Эпоксикремнийорганическая смола

Растворитель (метанол) 16,8

1 1,7

Предел прочности при сдвиге скленных образцов полиамид — полиамид составляет при

20 С 600 кг/см, при 60 С 400 кг/см, при

150 С 300 кг/см .

40 Клей рекомендуется для склеивания полиамидов марок 68, 68Т-10, 68Т-ЗО, 68Т-40, 68ДМ-1,5, 68ДМ-68Г, 68ВС; 68ВСМ, АК-7, П-54, П-54/10, П-54/21, поликапроамид (капрон), капролон, капроновые ткани МК-360Р, 45 ТА-200Р, Формула изобретения

Клей, включающий резорциновую смолу, 50 резорцин, высокомолекулярный полиамид и растворитель, отличающийся тем, что, с целью увеличения прочности и теплостойкости клеевых соединений, он дополнительно содержит эпоксикремнийорганическую смолу, низ5Б комолекулярный полиамид и окись хрома при следующем соотношении компонентов, вес. ч,:

Резорциновая смола 30 — 40

Резорцин 5 — 10

Высокомолекулярный поли60 амид 8 — 15

Эпоксикремнийорганическая смола 9 — 20

Низкомолекулярный полиамид 3 — 8

Окись хрома 7 — 11 с-, Раствор итель 5 — 20

499287

Составитель О. Фиговский

Техред Т. Курилко Корректор Л. Котова

Редактор Е. Хорина

Заказ 3789 Изд. № 1059 Тираж 830 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, К-35, Раушская наб., д. 4/5

МОТ, Загорский филиал

Литература

1. Фрейдин А. С. «Журнал ВХО им.

Менделеева», М., 1969, т. XIV, М 1, с. 78 — 81.

2, Т а н н е р Ю. А. «Фенолформальдегидные смолы и клен на их основе», Таллин, 1974, с, 56 — 57.
