1 " 1 -» спи

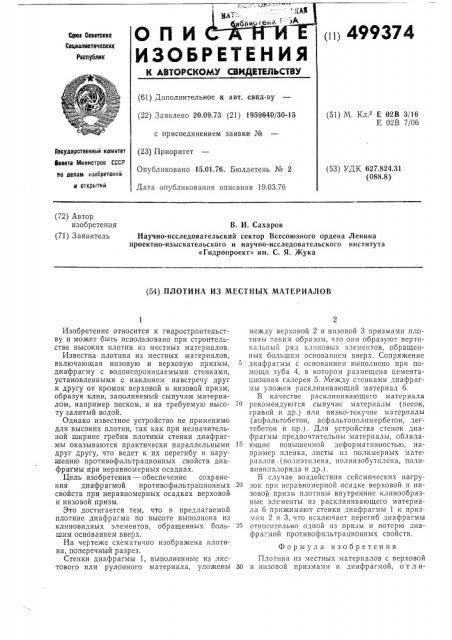

ИЗОБРЕТЕНИЯ 111 499374
Саюа Советских
Социалистических
Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 20.09.73 (21) 1959640/30-15 с присоединением заявки № (23) Приоритет
Опубликовано 15.01.76. Бюллетень № 2
Дата опубликования описания 19.03.76 (51) M Кл е Е 02В 3/16
Е 02В 7/06
Государственный комитет
Вввета Министров СССР (53) УДК 627.824.31 (088.8) пв делам изобретений и открытий (72) Автор изобретения (71) Заявитель
В. И. Сахаров
Научно-исследовательский сектор Всесоюзного ордена Ленина проектно-изыскательского и научно-исследовательского института
«Гидропроект» им. С. Я. Жука (54) ПЛОТИНА ИЗ МЕСТНЫХ МАТЕРИАЛОВ
Изобретение относится к гидростроительству и может быть использовано при строительстве высоких плотин из местных материалов.
Известна плотина из местных материалов, включающая низовую и верховую призмы, диафрагму с водонепроницаемыми стенками, установленными с наклоном навстречу друг к другу от кромок верховой и низовой призм, образуя клин, заполняемый сыпучим материалом, например песком, и на требуемую высоту залитый водой.
Однако известное устройство не применимо для высоких плотин, так как при незначительной ширине гребня плотины стенки диафрагмы оказываются практически параллельными друг другу, что ведет к их перегибу и нарушению противофильтрационных свойств диафра гмы при неравномерных осадках.
Цель изобретения — обеспечение сохранения диафрагмой противофильтрационных свойств при неравномерных осадках верховой и низовой призм.
Это достигается тем, что в предлагаемой плотине диафрагма по высоте выполнена из клиновидных элементов, обращенных большим основанием вверх.
На чертеже схематично изображена плотина, поперечный разрез.
Стенки диафрагмы 1, выполненные из листового или рулонного материала, уложены между верховой 2 и нпзовой 3 призмами плотины таким образом, что они образуют вертикальпый ряд клиновых элементов, обращенных большим основанием вверх. Сопряжение
5 диафрагмы с основанием выполнено при помощи зуба 4, в котором размещена цементационная галерея 5. Между стенками диафрагмы уложен расклинивающий материал 6.
В качестве расклинивающего материала
10 рекомендуются сыпучие материалы (песок, гравий и др.) или вязко-текучие материалы (асфальтобетон, асфальтополнмербетон, дегтебетон и пр.). Для устройства стенок диафрагмы предпочтительны материалы, облада15 ющие повышенной деформативностью, например пленка, листы пз полимерных материалов. (полиэтилена, полиизобутплена, поливинилхлорида и др.).
В случае воздействия сейсмических нагру20 зок при неравномерной осадке верховой и низовой призм плотины внутренние клинообразные элементы из расклинивающего материала 6 прижимают стенки диафрагмы 1 к призмам 2 и 3, что исключает перегиб диафрагмы
25 относительно одной пз призм и потерю диафрагмой противофильтрационных свойств, Формула изобретения
Плотина из местных материалов с верховой
30 и низовой призмами и диафрагмой, о т л и499374
Составитель А. Мишта
Текред М. Семенов
Редактор H. Аристова корректор Е. Хмелева
Заказ 517:5 Изд. ¹ 1034 Тираж 830 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, 5К-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 ч а ю щ а я с я тем, что, с целью обеспечения сохранения диафрагмой противофильтрационных свойств при неравномерных осадках верховой и низовой призм, она выполнена по высоте из клиновидных элементов, обращенных большим основанием вверх.
