Спускное устройство
Иллюстрации
Реферат
ц 499440

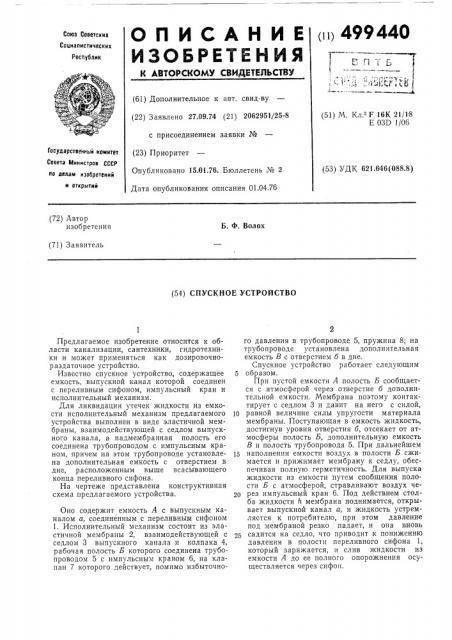

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик!
1 (61) Дополнительное к авт. свид-ву (22) Заявлено 27.09.74 (21) 2062951/25-8 с присоединением заявки № (23) Приоритет
Опубликовано 15.01.76. Бюллетень № 2
Дата опубликования описания 01.04.7б (51) М, Кл.з F 16К 21/1 8
Е 03D 1/Об
Государственный комитет
Совета Министров СССР (53) УДК 621.646(088.8) ло лолам изобретений и открытий (72) Автор изобретения
Б. Ф, Волох (71) Заявитель (54) СПУСКНОЕ УСТРОЙСТВО
Предлагаемое изобретение относится к области канализации, сантехники, гидротехники и может применяться как дозировочнор аздаточное устройство.
Известно спускное устройство, содержащее емкость, выпускной канал которой соединен с переливным сифоном, импульсный кран и исполнительный механизм.
Для ликвидации утечек жидкости из емкости исполнительный механизм предлагаемого устройства выполнен в виде эластичной мембраны, взаимодействующей с седлом выпускного канала, а надмембранная полость его соединена трубопроводом с импульсным краном, причем на этом трубопроводе установлена дополнительная емкость с отверстием в дне, расположенным выше всасывающего конца переливного сифона.
На чертеже представлена конструктивная схема предлагаемого устройства.
Оно содержит емкость А с выпускным каналом а, соединенным с переливным сифоном
1. Исполнительный механизм состоит из эластичной мембраны 2, взаимодействующей с седлом 3 выпускного канала и колпака 4, рабочая полость Б которого соединена трубопроводом 5 с импульсным краном б, на клапан 7 которого действует, помимо избыточного давления в трубопроводе 5, пружина 8; на трубопроводе установлена дополнительная емкость В с отверстием б в дне.
Спускное устройство работает следующим
5 образом.
При пустой емкости А полость Б сообщается с атмосферой через отверстие б дополнительной емкости. Мембрана поэтому контактирует с седлом 3 и давит на него с силой, 10 равной величине силы упругости материала мембраны. Поступающая в емкость жидкость, достигнув уровня отверстия б, отсекает от атмосферы полость Б, дополнительную емкость
В и полость трубопровода 5. При дальнейшем
15 наполнении емкости воздух в полости Б сжимается и прижимает мембрану к седлу, обеспечивая полную герметичность. Для выпуска жидкости из емкости путем сообщения полости Б с атмосферой, стравливают воздух через импульсный кран б. Под действием столба жидкости h мембрана поднимается, открывает выпускной канал а, и жидкость устремляется к потребителю, при этом давление под мембраной резко падает, и она вновь садится на седло, что приводит к понижению давления в полости переливного сифона 1, который заряжается, и слив жидкости из емкости А до ее полного опорожнения осуществляется через сифон.
499440
Составитель В. Сыворотко
Редактор Л. Василькова Техред Е. Митрофанова Корректор А. Дзесова
Заказ 553,2 Изд. K 1053 Тираж 1131 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
113035, Москва, К-35, Раушская нгб., д. 4/5
Типография, пр. Сапунова, 2
Когда уровень жидкости в емкости упадет до всасывающего конца сифона 1, отверстие б дополнительной емкости В будет сообщаться с атмосферой, поскольку оно расположено выше, спускное устройство приводится в исходное состояние.
Формула изобретения
Спускное устройство, содержащее емкость, выпускной канал которой соединен с переливным сифоном, импульсный кран и исполнительный механизм, о т л и ч а ю щ е е с я тем, что, с целью ликвидации утечек жидкости из смкости, исполнительный механизм выполнен в виде эластичной мембраны, взаимодейст5 вующей с седлом выпускного канала, а надмембранная полость соединена трубопроводом с импульсным краном, причем на этом трубопроводе установлена дополнительная емкость с отверстием в дне, расположенным
10 выше всасывающего конца переливного сифона.
