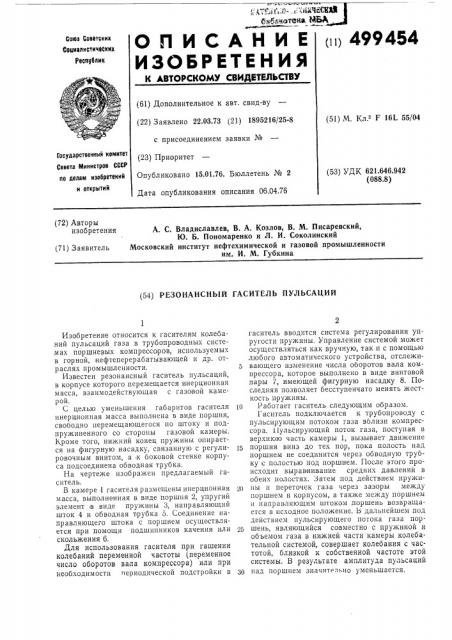

(») 499454

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетокил

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 22.03.73 (21) 1895216/25-8 с присоединением заявки № (23) Приоритет

Опубликовано 15.01.76. Бюллетень № 2

Дата опубликования описания 06.04.76 (51) М. Кл.2 F 16L 55/04

Государственный комитет

Совета Министров СССР ло делам изобретений и открытий (53) УДК 621.646.942 (088.8) (72) Авторы изобретения

А. С. Владиславлев, В. А. Козлов, В. М. Писаревский, Ю. Б. Пономаренко и Л. И. Соколинский

Московский институт нефтехимической и газовой промышленности им, И. М. Губкина (71) Заявитель (54) РЕЗОНАНСНЪ|Й ГАСИТЕЛЬ ПУЛЬСАЦИИ

Изобретение относится к гасителям колебаний пульсаций газа в трубопроводных системах поршневых компрессоров, используемых в горной, нефтеперерабатывающей и др. отраслях промышленности.

Известен резонансный гаситель пульсаций, в корпусе которого перемещается инерционная масса, взаимодействующая с газовой камерой.

С целью уменьшения габаритов гасителя инерционная масса выполнена в виде поршня, свободно перемещающегося по штоку и подпружиненного со стороны газовой камеры.

Кроме того, нижний конец пружины опирается на фигурную насадку, связанную с регулировочным винтом, а к боковой стенке корпуса подсоединена обводная трубка.

На чертеже изображен предлагаемый гаситель.

Вка,мере 1 гасителя размещены инерционная масса, выполненная в виде поршня 2, упругий элемент в виде пружины 3, направляющий шток 4 и обводная трубка 5. Соединение направляющего штока с поршнем осуществляется при помощи подшипников качения или скольжения 6, Для использования гасителя при гашении колебаний переменной частоты (переменное число оборотов вала компрессора) или при необходимости периодической подстройки в гаситель вводится система регулирования упругости пружины. Управление системой может осуществляться как вручную, так и с помощью любого автоматического устройства, отслеживающего изменение числа оборотов вала компрессора, которое выполнено в виде винтовой пары 7, имеющей фигурную насадку 8. Последняя позволяет бесступенчато менять жесткость пружины.

ip Работает гаситель следующим образом.

Гаситель подключается к трубопроводу с пульсирующим потоком газа волизи компрессора. 11ульсируюш,ий поток газа, поступая в верхнюю часть камеры 1, вызывает движение

15 поршня вниз до тех пор, пока полость над поршнем не соединится через обводную трубку с полостью под поршнем. После этого происходит выравнивание средних давлении в обеих полостях. Затем под действием пружины и переточек газа через зазоры между. поршнем и корпусом, а также между поршнем и направляющим штоком поршень возвращается в исходное положение. Ь дальнейшем под действием пульсирующего потока газа пор25 шень, являющийся совместно с пружиной и объемом газа в нижней части камеры колебательной системой, совершает колебания с частотой, близкой к собственной частоте этой системы, В результате амплитуда пульсаций

3р над поршнем значительно уменьшается, 499454

Предлагаемый гаситель можно использовать для гашения полигармонически колебаний в качестве элемента многокамерного гасителя, Формула изобретения

1. Резонансный гаситель пульсаций, в корпусе которого перемещается инерционная масса, взаимодействующая с газовой камерой, о тл и ч а ю шийся тем, что, ic целью уменьшения габаритов, инерционная масса выполнена в виде поршня, свободно перемещающегося по штоку и подпружиненного со стороны газовой камеры.

2. Гаситель по п. 1, отличающийся тем, 5 что, с целью обеспечения возможности регулировки жесткости пружины, ее нижний конец опирается на фигурную насадку, связанную с регулировочным винтом, 3. Гаситель по п. 1, отличающийся тем, 10 что к боковой стенке корпуса подсоединена обводная трубка.
