Реферат



s: 1@И!1 Э-1v < чЧЯКЙ< :ои6лиv eк, 15А

1» 499495

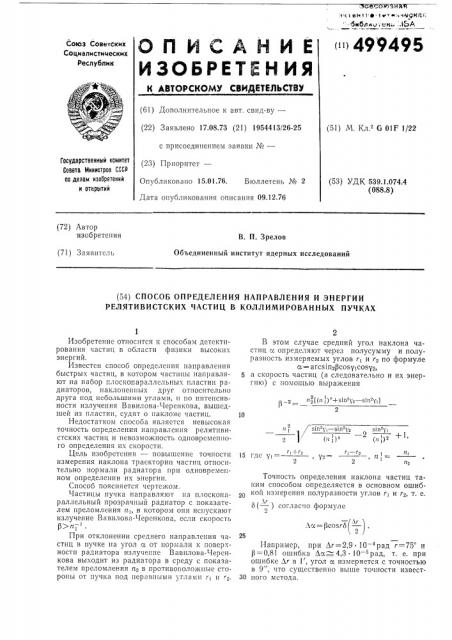

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 17.08.73 (21) 1954413/26-25 с присоединением заявки №вЂ” (23) Приоритет—

Опубликовано 15.01.76, Бюллетень № 2 (51) М. Кл 2 G OIF 1/22

Государственный комитет

Совета Министров СССР аа делам изобретений и открытий (53) УДК 539.1.074.4 (088.8) Дата опубликования описания 09.12.76 (72) Автор изобретения

В. П. Зрелов

Объединенный институт ядерных исследований (71) Заявитель (54) СПОСОБ ОПРЕДЕЛЕНИЯ НАПРАВЛЕНИЯ И ЭНЕРГИИ

РЕЛЯТИВИСТСКИХ ЧАСТИЦ В КОЛЛИМИРОВАННЫХ ПУЧКАХ п ((п I) +БН1 У2 51п т1)

2 2 П2 — /,Ar

Ла=gсosrб — ) .

2 ) 25

Изобретение относится к способам детектирования частиц в области физики высоких энергий.

Известен способ определения направления быстрых частиц, в котором частицы направляют на набор плоскопараллельных пластин радиаторов, наклоненных друг относительно друга под небольшими углами, и по интенсивности излучения Вавилова-Черенкова, вышедшей из пластин, судят о наклоне частиц.

Недостатком способа является невысокая точность определения направления релятивистских частиц и невозможность одновременного определения пх скорости.

Цель изобретения — повышение точности измерения наклона траектории частиц относительно нормали радиатора при одновременном определении их энергии.

Способ поясняется чертежом.

Частицы пучка направляют на плоскопараллельный прозрачный радиатор с показателем преломления п1, в котором они испускают излучение Вавилова-Черенкова, если скорость

P)n

При отклонении среднего направления частиц в пучке на угол а от нормали к поверхности радиатора излучение Вавилова-Черенкова выходит из радиатора в среду с показателем преломления nq в противополон(ные стороны от пучка под неравными углак1и," и . 2.

В этом случае средний угол наклона частиц а определяют через полусумму и полуразность измеряемых углов r1 и r2 по формуле а = arcsin gcosyicosy, 5 а скорость частиц (a следовательно и их энерги1о) с помощью выражения

П sin ó1 — sin ys sin т — / 1, — 2 1 +1, Точность определения наклона частиц таким способом определяется в основном ошибкой измерения полуразности углов г1 и rg т. е.

6(— ) соглас11о формуле

Например, при Лг=2,9 ° 10-4рад r=75 и р=0,81 ошибка Ла 4,3 ° 10 — рад, т. е. при ошибке Лг в 1, угол а измеряется с точностью в 9", что существенно выше точности извест30 ного метода.

Формула изобретения

Составитель В. Зрелов

Техред F. Митрофанова

Редактор И, Шубина

Корректор F. Хмелева

Заказ 3732 Изд. № 1063 Тираж 863

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Подписное

МОТ, Загорский филиал

Способ определения направления и энергии релятивистских частиц в коллимированных пучках по излучению Вавилова-Черенкова, основанный на пропускании частиц через плоскопараллельный радиатор с последующей регистрацией излучения, отличающийся тем, 4 что, с целью повышения точности измерения наклона траектории частиц относительно нормали радиатора при одновременном определении их энергии, измеряют средние углы выхода излучения во взаимно противоположные стороны от пучка частиц и по результатам измерения судят об определяемых параметрах.
