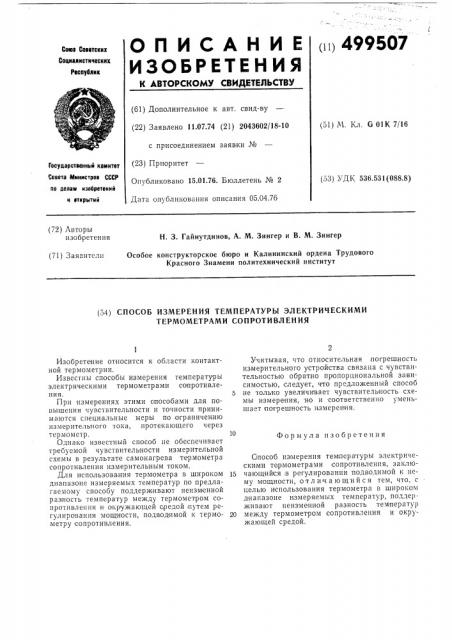

00 499507

ОПИСАНИЕ

ИЗОБРЕТЕН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Свита Соеетскик

Социалистических

Республик (61) Дополнительное к авт, свид-ву (22) Заявлено 11.07.74 (21) 2043602/18-10 с присоединением заявки № (23) Приоритет

Опубликовано 15.01.76, Бюллетень № 2

Дата опубликования описания 05.04.76 (51) М. Кл. G 01К 7/16

ГосударственныМ комитет

Совета Министров СССР по делам изобретений н открытий (53) УДК 536.53! (088,8) (72) Авторы изобретения

Н. 3. Гайнутдинов, А. М. Зингер и В. М. Зингер

Особое конструкторское бюро и Калининский ордена Трудового

Красного Знамени политехнический институт (71) Заявители (54) СПОСОБ ИЗМЕРЕНИЯ ТЕМПЕРАТУРЫ ЭЛЕКТРИЧЕСКИМИ

ТЕРМОМЕТРАМИ СОПРОТИВЛEHИЯ

Формула изобретения

Изобретение относится к области контактной термометрии, Известны способы измерения температуры электрическими термометрами сопротивления.

При измер ениях этими способами для повышения чувствительности и точности принимаются специальные меры по ограничению измерительного 1ока, протекающего через термометр.

Однако известный способ не обеспечивает требуемой чувствительности измерительной схемы в результате самонагрева термометра сопротивления измерительным током.

Для использования термометра в широком диапазоне измеряемых температур по предлагаемому способу поддерживают неизменной разность температур между термометром сопротивления и окружающей средой путем регулирования мощности, подвод имой к термометру сопротивления.

Учитывая, что относительная погрешность измерительного устройства связана с чувствительностью обратно пропорциональной зависимостью, следует, что предложенный способ

5 не только увеличивает чувствительность схемы измерения, но и соответственно уменьшает погрешность измерения.

Способ измерения температуры электрическими термометрами сопротивления, заклю-!

5 чающий ся в регулировании подводимой к нему мощности, отличающийся тем, что, с целью использования термометра в широком диапазоне измеряемых температур, поддерживают неизменной разность температур

20 между термометром сопротивления и окружающей средой.
