Реферат

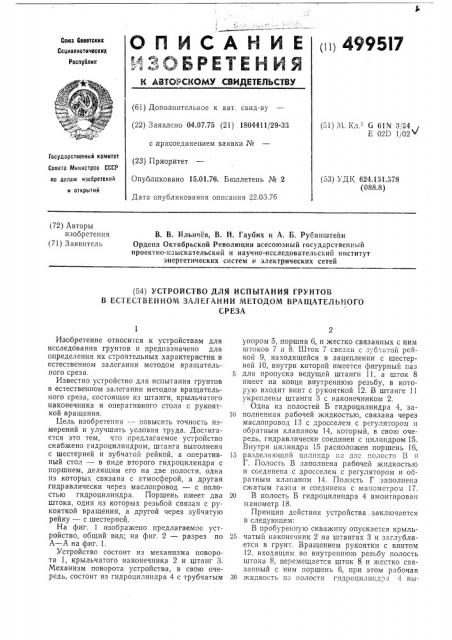

ОП ИСАН И Е .-".ЗOБРЕТЕ Н И Я

К АВТОРСКОМУ СВйДЕТЕЛЬСТВУ (i>) 4995I7

Союз Советскик

Социалистических

Реслубли", (61) Дополнительное к авт. свид-ву (22) Заявлено 04.07.75 (21) 1804411/29-33 с присоединеиием заявки № (23) Приоритет

Опубликовано 15.01.76. Бюллетень № 2

Дата опубликования описания 22.03.76 (51) М. Кл.- 6 01Ж 3/24

E 02D 1(02

Государственный комитет

Совета Министров СССР (53) УДК 624.131,378 (088.8) ло делам изобретений и открытий (72) Авторы изобретения (71) Заявитель

В. В. Ильичев, В. И. Гаубих и А, Б. Русинштеин

Ордена Октябрьской Революции всесоюзный государственный проектно-изыскательский и научно-исследовательский институт энергетических систем и электрических сетей (54) УСТРОЙСТВО ДЛЯ ИСПЫТАНИЯ ГРУНТОВ

В ЕСТЕСТВЕННОМ ЗАЛЕГАНИИ МЕТОДОМ ВРАЩАТЕЛЬНОГО

СРЕЗА

Изобретение относится к устройствам для исследования грунтов и предназначено для определения их строительных характеристик в естественном залегании методом вращательного среза.

Известно устройство для испытания грунтов в естественном залегании методом вращательного среза, состоящее из штанги, крыльчатого наконечника и оперативного стола с рукояткой вращения.

Цель изобретения — повысить точность измерений и улучшить условия труда. Достигается это тем, что предлагаемое устройство снабжено гидроцилиндром, штанга выполнена с шестерней и зубчатой рейкой, а оперативный стол — в виде второго гидроцилиндра с поршнем, делящим его на две полости, одна из которых связана с атмосферой, а другая гидравлически через маслопровод — с полостью гидроцилиндра. Поршень имеет два штока, один из которых резьбой связан с рукояткой вращения, а другой через зубчатую рейку — с шестерней.

На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 — разрез по

А — А на фиг. 1.

Устройство состоит из механизма поворота 1, крыльчатого наконечника 2 и штанг 3.

Механизм поворота устройства, в свою очередь, состоит из гидроцилиндра 4 с трубчатым упором 5, поршня 6, и жесгко связанных с ним штоков 7 и 8. Шток 7 связан с зуб-:атой рейкой 9, находящейся в зацеплении с шестерней 10, внутри которой имеется фигурный паз

5 для пропуска ведущей штанги 11, а шток 8 имеет на конце внутреннюю резьбу, в которую входит винт с рукояткой 12. В штанге 11 укреплены штанги 3 с наконечником 2, Одна из полостей Б гидроцилиндра 4, за10 полненная рабочей жидкостью, связана через маслопровод 13 с дросселем с регулятором и обратным клапаном 14, который, в свою очередь, гидравлически соединен с цилиндром 15.

Внутри цилиндра 15 расположен поршень 16, 15 разделяющий цилиндр a две полости В и

Г. Полость В заполнена рабочей жидкостью и соединена с дросселем с регулятором и обратным клапаном 14. Полость Г заполнена сжатым газом и соединена с манометром 17.

20 В полость Б гидроцилиндра 4 вмонтирован манометр 18.

Принцип действия устройства заключается в следующем:

В пробуренную скважину опускается крыль25 чатый наконечник 2 на штангах 3 и заглубляется в грунт. Вращением рукоятки с винтом

12, входящим во внутреннюю резьбу полость штока 8, перемещается шток 8 и жестко связанный с ним поршень 6, при этом рабочая

30 жидкость из полости гидроцилиндра 4 вы3 талкивается через маслопровод 13 и обратный клапан 14 дросселя с регулятором в полость

В гидроцилиндра 15. Под действием давления рабочей жидкости поршень 16 перемещается вверх, сжимая находящийся под давлением газ. По достижении поршнем 6 крайнего положения нижний конец штанги 11 соединяется со штангами 3 наконечника 2, а рукоятка с винтом 12 вывинчивается из штока 8. Включается дроссель с регулятором и обратным клапаном 14, и жидкость под давлением сжагого газа поршнем 16 выталкивается в полость Б. Под давлением рабочей жидкости начинает перемешаться поршень 6, при этом зубчатая рейка 9 поворачивает шестерню 10 со штангой 11 и связанные с ней штанги 3 с наконечником 2. Наконечник под действием вращательного момента срезает грунт. Усилие, необходимое для вращательного среза грунта, определяется манометром 18 по давлению, создаваемому в полости Б гидроцилиндра 4 вследствие сопротивления грунта срезу, а механические свойства грунтов определяются по вращательному срезу.

Наличие дросселя с регулятором и обратным клапаном 14 позволяет регулировать в одном направлении скорость перемещения поршня 6, а следовательно, и скорость поворота наконечника, что требуется для проведения опыта. Совместное действие дросселя с ре499517 гулятором и обратным клапаном 14 обеспечивает равномерную скорость движения поршня

6, не зависящую or изменения нагрузки на крыльчатом наконечнике и от изменения дав5 ления газа в гидроцилиндре 15, вследствие чего скорость поворота крыльчатого наконечника в ходе испытания будет постоянной.

Наличие манометра 17 позволяет следить за давлением газа в камере гидроцилиндра, а в

1О случае утечек производить подкачку газа.

Формула изобретения

Устройство для испытания грунтов в есте16 ственном залегании методом вращательного среза, состоящее из штанги, крыльчатого наконечника и оперативного стола с рукояткой вращения, отлича ю щееся тем, что, с целью повышения точности замеров и улучше20 ния условий труда, устройство снабжено гидроцилиндром, штанга выполнена с шестерней и зубчатой рейкой, а оперативный стол — в виде второго гидроцилиндра с поршнем, делящим его на две полости, одна из которых свя25 зана с атмосферой, а другая гидравлически через маслопровод — с полостью гидроцилиндра, причем поршень выполнен с двумя штоками, один из которых резьбой связан с рукояткой вращения, а другой через зубчатую

30 рейку с шестернеи.

499517

8 7 13

У

Фиг.1

Фиг, 2
