№ 49960

Класс 74Ь, 8

4 Я Щф

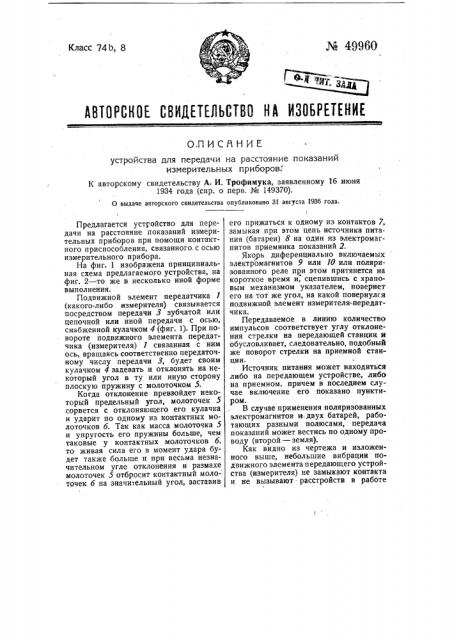

АВТОРСНОЕ СВИДЕТЕПЬСТВО НА ИЗОБРЕТЕНИЕ

О.П И С Й Н И Е устройства для передачи на расстояние показаний измерительных приборов

К авторскому свидетельству А. И. Трофимука, заявленному 16 июня

1934 года (спр. о перв. № 149370).

О выдаче авторского свидетельства опубликовано 31 августа 1936 года.

Предлагается устройство для передачи на расстояние показаний измерительных приборов при помощи контактного приспособления, связанного с осью измерительного прибора.

На фиг. 1 изображена принципиальная схема предлагаемого устройства, на фиг. 2 — то же в несколько иной форме выполнения.

Подвижной элемент передатчика (какого-либо измерителя) связывается посредством передачи 3 зубчатой или цепочной или иной передачи с осью, снабженной кулачком 4 (фиг. 1). При повороте подвижного элемента передатчика (измерителя) 7 связанная с ним ось, вращаясь соответственно передаточному числу передачи 3, будет своим кулачком 4 задевать и отклонять на некоторый угол в ту или иную сторону плоскую пружину с молоточком 5.

Когда отклонение превзойдет некоторый предельный угол, молоточек 5 сорвется с отклоняющего его кулачка и ударит по одному из контактных молоточков б. Так как масса молоточка 5 и упругость его пружины больше, чем таковые у контактных молоточков б, то живая сила его в момент удара будет также больше и при весьма незначительном угле отклонения и размахе молоточек 5 отбросит контактный моло- точек б на значительный угол, заставив

его прижаться к одному из контактов 7, замыкая при этом цепь источника питания (батареи) 8 на один из электромагнитов приемника показаний 2.

Якоуь диференциально включаемых электромагнитов 9 или 10 или поляризованного реле при этом притянется на короткое время и, сцепившись с храповым механизмом указателем, повернет его на тот же угол, на какой повернулся подвижной элемент измерителя-передатчика.

Передаваемое в линию количество импульсов соответствует углу отклонения стрелки на передающей станции и обусловливает, следовательно, подобный же поворот стрелки на приемной станции.

Источник питания может находиться либо на передающем устройстве, либо на приемном, причем в последнем случае включение его показано пунктиром.

В случае применения поляризованных электромагнитов и- двух батарей, работающих разными полюсами, передача показаний может вестись по одному проводу (второй — земля).

Как видно из чертежа и изложенного выше, небольшие вибрации подвижного элемента передающего устройства (измерителя) не замыкают контакта и не вызывают расстройств в работе

ro

Фиг, 2 системы и лишь при повороте на вполне определенный угол, зависящий от передаточного числа, происходит спуск молоточка, замыкание соответствующего контакта и поворот указателя приемника иа тот же угол.

В этом виде система может быть применена для передачи на расстояние или ( централизации показаний электрических, паросиловых, метеорологических, гидрометрических и иных измерительных приборов, указателей уровней, указателей шкал для звукоулавливателей, прожекторов и артиллерийских орудий и вообще для синхронно-фаЬной передачи движения на расстояние, а в случае применения на приемном устройстве мощного реле и для телеуправления.

Вместо соединительных проводов при посредстве реле может быть применена система радиопередатчик-радиоприемник.

Предмет изобретения.

Устройство для передачи на расстояние показаний измерительных приборов при помощи контактного приспособления, связанного с осью измерительного прибора и предназначенного, при отклонении стрелки последнего, для подачи в линию импульсов, количество которых соответствует углу отклонения стрелки, каковые импульсы используются для приведения в действие электромагнитных храповых механизмов, перемещающих ось указателя на приемной станции, Отличающееся применением кулачка 4, укрепленного на оси, механически связанной с осью прибора, и предназначенного для периодического отклонения стрелки упругого молоточка 5, с целью замыкания цепей одного из двух диференциально действующих храповых механизмов приемной станции.

Тип, „Печатный Труд". Зак. 7076 — 400
