Реферат

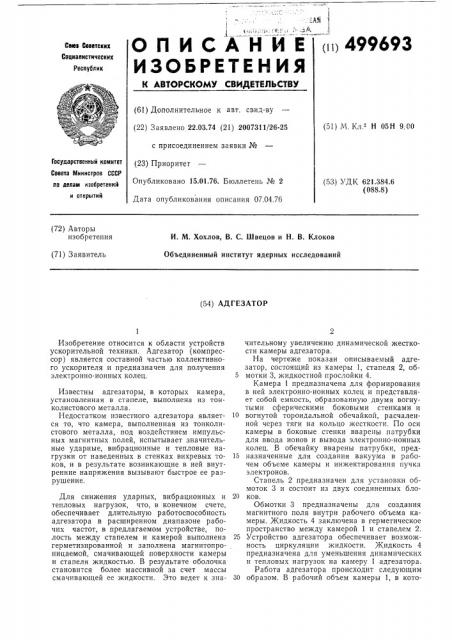

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

00 499693

Свао Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 22.03.74 (21) 2007311/26-25 с присоединением заявки №

ГосУдаРственный комитет (23) Приоритет

Совета Министров СССР по дедам нз б тени Опубликовано 15.01.76. Бюллетень № 2 (51) М, Кл. - H 05H 9,00 (53) УДК 621,384.6 (088.8) и открытий

Дата опубликования описания 07.04.76 (72) Авторы изобретения

И. М. Хохлов, В. С, Швецов и Н, В. Клоков

Объединенный институт ядерных исследований (71) Заявитель (54) АДГЕЗАТОР

Изобретение относится к области устройств ускорительной техники. Адгезатор (компрессор) является составной частью коллективного ускорителя и предназначен для получения электронно-ионных колец.

Известны адгезаторы, в которых камера, установленная в стапеле, выполнена из тонколистового металла.

Недостатком известного адгезатора является то, что камера, выполненная из тонколистового металла, под воздействием импульсных магнитных полей, испытывает значительные ударные, вибрационные и тепловые нагрузки от наведенных в стенках вихревых токов, и в результате возникающие в ней внутренние напряжения вызывают быстрое ее разрушение.

Для снижения ударных, вибрационных и тепловых нагрузок, что, в конечном счете, обеспечивает длительную работоспособность адгезатора в расширенном диапазоне рабочих частот, в предлагаемом устройстве, полость между стапелем и камерой выполнена герметизированной и заполнена магнитопроницаемой, смачивающей поверхности камеры и стапеля жидкостью. В результате оболочка становится более массивной за счет массы смачивающей ее жидкости. Это ведет к значительному увеличению динамической жесткости камеры адгезатора, На чертеже показан описываемый адгезатор, состоящий из камеры 1, стапеля 2, об5 мотки 3, жидкостной прослойки 4.

Камера 1 предназначена для формирования в ней электронно-ионных колец и представляет собой емкость, образованную двумя вогнутыми сферическими боковыми стенками и

10 вогнутой тороидальной обечайкой, расчаленной через тяги на кольцо жесткости. По оси камеры в боковые стенки вварены патрубки для ввода ионов и вывода электронно-ионных колец. В обечайку вварены патрубки, пред15 назначенные для создания вакуума в рабочем объеме камеры и инжектирования пучка электронов.

Стапель 2 предназначен для установки обмоток 3 и состоит из двух соединенных бло20 ко в.

Обмотки 3 предназначены для создания магнитного поля внутри рабочего объема камеры. Жидкость 4 заключена в герметическое пространство между камерой 1 и стапелем 2.

25 Устройство адгезатора обеспечивает возможность циркуляции жидкости. жидкость 4 предназначена для уменьшения динамических и тепловых нагрузок на камеру 1 адгезатора.

Работа адгезатора происходит следующим

30 образом. В рабочий объем камеры 1, в кото499693

Составитель И. Петров

Редактор И. Петрагнень Техред М. Семенов Корректоры: Л. Дениски „a и О. Тюрина

Заказ 561i5 Изд. ¹ 1047 Тираж 1029 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 рой предварительно создан вакуум (10 —

10- тор), инжектируется пучок электронов.

Последний под действием импульса магнитного поля формируется в кольцо, которое сжимается, затем насыщается ионами, вводимыми через центральный патрубок и через противоположный патрубок выводится из камеры, Образование электронно-ионного кольца происходит с частотой, определяемой частотой следования импульсов поля и инжектирования пучка электронов.

Под воздействием импульсных магнитных полей стенки камеры 1 подвергаются вибрационным и тепловым нагрузкам. Чем выше частота получения электронных колец, тем выше вибрационные и тепловые нагрузки.

rKèäêîñòü 4, находящаяся в загерметизированном пространстве, смачивая стенки камеры и стапеля, приводит к перераспределению сил, действующих на стенки камеры, увеличивая массу, воспринимающую динамические нагрузки. Значительно уменьшаются амплитуда колебания и динамические нагрузки стенок камеры. Циркуляцией жидкости обеспе5 чивается нормальный тепловой режим камеры.

Таким образом, использование жидкостной прослойки позволяет использовать адгезатор в широком диапазоне частот получения элек10 тронно-ионных колец и увеличивает срок его службы.

Ф ор мула изобретения

Адгезатор, содержащий стапель и камеру с

15 ионопроводом из тонколистового металла, отл и ч а ю шийся тем, что, с целью повышения надежности, полость между камерой и стапелем выполнена герметизированной и заполнена магнитопроницаемой, смачивающей

20 поверхности камеры и стапеля жидкостью.
