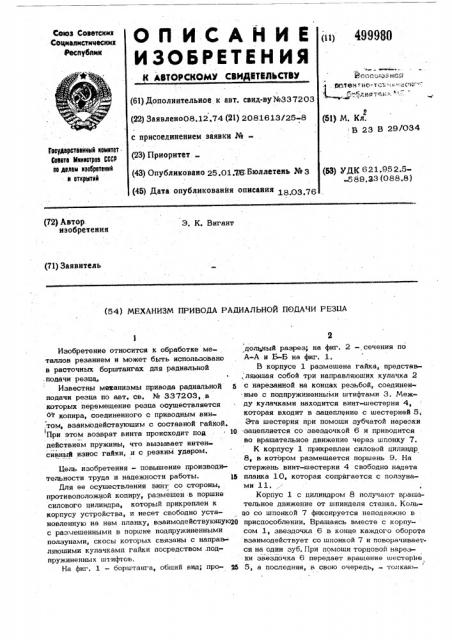

ОПИСАНИЕ ц 499980

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических республик

К АВТОРСКОМУ СВИДВТВДЬСТВМ

Рсосоязнсй . у-:тенино-т ".--:ь,- „-ск . Р-- . ".7.иРт н:(61) Дополнительное к авт. свид-ну%337203 (51} М. Кл.

: В 23 В 29/034 (22) Заявлено08.12.74 (21) 2081613/25-8 с присоединением заявки №(23) Приоритет (43) Опубликовано 25,01 76;Бюллетень № 3

Гюаударютавнный нюмнтет

Сювата Мнннютрюв СССР ню двлвм нэабрвтвннй н юткрытнй (53) УДК 621.952.5589.33 (088.8) (45) Дата опубликования описания 18 03 76 (72) Автор. изобретения

З, К. Вигант (71) Заявитель (54) МЕХАНИЗМ ПРИВОДА РАДИАЛЬНОЙ ПОДАЧИ РЕЗЦА

Изобретение относится к обработке металлов резанием и может быть использовано в расточных борштангах для радиальной .подачи резца„

Известны механизмы привода радиальной а подачи резца по авт. ce. ¹ 333377220033, s которых перемещение резца осуществляется

От копира, соединенного с приводным вин,том, взаимодействующим с составной гайкой.

При этом возврат винта происходит под 10 действием пружины, что вызывает интенсивный износ гайки, и с резким ударом, Цель изобретения — повышение производительности труда и надежности работы. 15

Для ее осуществления винт со стороны, противоположной копиру, размещен в поршне силового цилиндра, который прикреплен к корпусу устройства, и несет свободно установленную на нем планку, вэаимодействуюшуюре с раэмешенными в поршне подпружиненными полэунами, скосы которых связаны с направ- ляющими кулачками гайки посредством .под» пружиненных штифтов.

На фиг, 1 — борштанга, об1ций вид; про- юа дольный разрез; на фиг. 2 - сечения по

А-А и Б-Б на фиг, 1.

В корпусе 1 размещена гайка, представ, ляющая собой три направляющих кулачка 2 с нарезанной на концах резьбой, соединенные с подпружиненными штифтами 3. Между кулачками находится винт-шестерня 4, которая входит в зацепление с шестерней 5, Эта шестерня при помощи зубчатой нарезки

-зацепляется со звездочкой 6 и приводится во вращательное движение через шпонку 7.

К корпусу 1 прикреплен силовой цилиндр

8, в котором размещается поршень 9. На стержень винт-шестерни 4 свободно надета планка 10, которая сопрягается с полэунами 11.

Корпус 1 с цилиндром 8 получают вращательное движение от шпинделя станка. Кольцо со шпонкой 7 фиксируется неподвижно в приспособлении. Вращаясь вместе с корпусом 1, звездочка 6 в конце каждого оборота взаимодействует со шпонкой 7 и поворачивается на один зуб, При помощи торцовой нарезки звездочка 6 передает вращение шестерные

5, а последняя, в свою очередь, - толкаюЗаказ Nþ 4390/30s изд. м Яь

Тираж 1178 Подписное

ЦКИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 113035, Раушскаи наб., 4 фнпннд ППП "Патент", г. Ужгород, ул. Проектная, 4

Составитель ГЛавиар редактор ЕД ончар Техред Н.Ханеева Корректор Л.Дзесова
