Механизм открывания борта опрокидываемой платформы

Механизм открывания борта опрокидываемой платформы

Иллюстрации

Показать все

Реферат

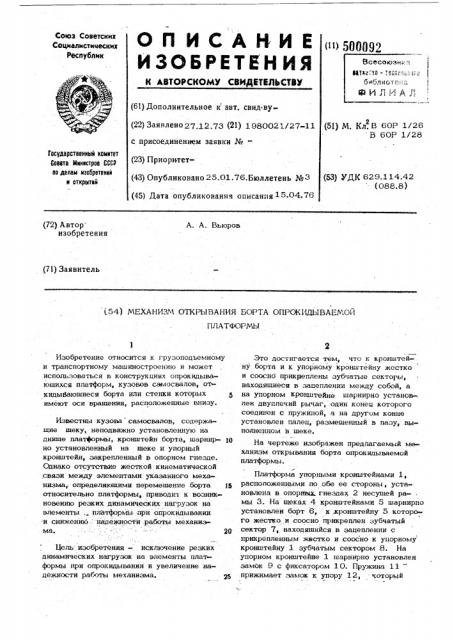

ОП ИСАЙИ Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (11) 500092

1 .:::-гл (á1) Дополнительное к авт, свнд-ву(22) Заявлено 27.12.73 (21) 1980021/27-11 с присоединением заявки №(23) Приоритет(43) Опубликовано 25.01.76.Бюллетень №3 (45) Дата опубликования описания 15 04 76 (Я) М. Кл. В 60Р 1/26 В 60Р 1/28

Гасударстеенный комитет

Совета Министров СССР оо делам изаоретений н открытий (53) УДК 629.114.42 (088.8) (72) Автор изобретения

А. А, Вьюров (71) Заявитель (.54} МЕХАНИЗМ ОТКРЫВАНИЯ БОРТА ОПРОКИДЫВАЕМОЙ

ПЛАТФОРМЫ

Изобретение относится к грузоподъемному и транспортному машиностроению и может использоваться в конструкциях опрокидывающихся платформ, кузовов самосвалов, откидывающиеся борта или стенки которых имеют оси вращения, расположенные внизу, Известны кузова самосвалов, содержащие щеку, неподвижно установленную на днище платформы, кронштейн борта, шарнир- }(} но установленный на щеке и упорный кронштейн, закрепленный в опорном гнезде, Однако отсутствие жесткой кинематической ,связи между элементами указанного механизма, определяющими перемещение борта f5 относительно платформы, приводит к возникновению резких динамических - нагрузок на элементы .„платформы при опрокидывании

:и снижению. надежности работы механи=->ма. 20

Цель . изобретения — исключение резких динамических нагрузок на элементы плат формы при опрокидывании и увеличение надежности работы механизма, Зто достигается тем, что к кронштей- . ну борта и к упорному кронштейну жестко и соосно прикреплены зубчатые секторы, находящиеся в зацеплении между собой, а на упорном кронштейне шарнирно установ-, лен двуплечий рычаг, один конец которого соединен с пружиной, а на другом конце установлен палец, размещенный в пазу, выполненном в щеке, На чертеже изображен предлагаемый механизм открывания борта опрокидываемой платформы. г

Платформа упорными кронштейнами 1, расположенными по. обе ее стороны, установлена в опорних, гнездах 2 несущей рамы 3. На щеках 4 кронштейнами 5 шарнирно установлен борт 6, к:кронштейну 5 которого жестко и соосио прикреплен зубчатый сектор 7, находящийся в зацеплении с прикрепленным жестко и соосно к упорному кронштейну 1 зубчатым сектором 8. На упорном кронштейне 1 шарнирно установлен замок 9 с фиксаторол< 10. Пружина 11 прижимает замок к упору 12, который

>000! 32 удержпвае Г фосс, . р 10 за..: „"1 От захода в удержана ошие-:; зы.

Г1рк опрокиды; —:анин платформы относительно оси упорных кронштейнов 1, зафиксированных в опорных гнездах 2 несушей рамы 3, зубчатый сектор 7 обкаты вается вокруг зубча =oro сектора 8 и поворачивает в шарнирах с помошью кронштейнов 5 борт 6, В зависимости от соотношения радиусов .зацеплений зубчатых секто- щ ров борт поворачивается на тот или иной угол относительно платформы при опрокидывании ее на определенный угол. При опускании платформы борт возврашае гся в исход- ( ное положение. При вгяходе расфиксирован- g ных упорных кронштейнов из опорных гнезд упор 12 перестает удерживать замок 9, и под действием пружины 11 Йпс-сатор 10 заходит в «"дер:киваюп,ие;:е.;я.: 13 шек 4, удерживая борт от самопроизвольнь- ц го открывания.

Формула изобретения

Механизм открывания борта опрокидываемой платформы, содержаший шеку, неподвижно установленную на днище платформы, кронштейн борта, шарнирно установленный ,на шеке, и упорный кронштейн, закрепленный в опорном гнезде, о т л и ч а ю ш и й— .с я тем, что, с целью исключения резких динамических нагрузок на элементы платформы при опрокидывании и увеличения надежности работы механизма, к кронштейну т. борта и к упорному кронштейну жестко и соосно прикреплены зубчатые секторы, находяшиеся в зацеплении между собой, а на упорном кронштейне шарнирно установлен двуплечий рычаг„ один конец которого соединен с пружиной. а на другом конце установлен палец, размешенный в пазу, выполненном в шеке.! !т,((и(но.
