Реферат

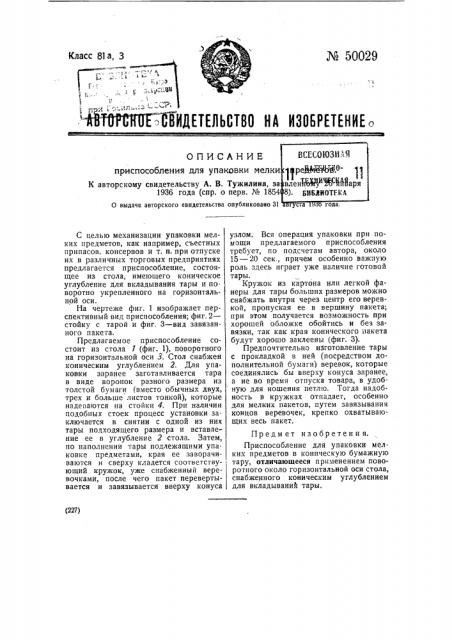

¹ 50029

Класс 81а, 3

ВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ приспособления для упаковки мелки

К авторскому свидетельству А. В. Тужилина, за

1936 года (спр. о перв. № 1854

0 выдаче авторского свидетельства опубликовано 31 (227) С целью механизации упаковки мелких предметов, как например, съестных припасов, консервов и т. п. при отпуске их в различных торговых предприятиях предлагается приспособление, состоящее из стола, имеющего коническое углубление для вкладывания тары и по. воротно укрепленного на горизонтальной оси.

На чертеже фиг. 1 изображает перспективный вид приспособления; фиг. 2— стойку с тарой и фиг. 3 — вид завязанного пакета.

Предлагаемое приспособление состоит из стола У (фиг. 1), поворотного на горизонтальной оси 3. Стол снабжен коническим углублением 2. Для упаковки заранее заготавливается тара в виде воронок разного размера из толстой бумаги (вместо обычных двух, трех и больше листов тонкой), которые надеваются на стойки 4. При наличии подобных стоек процесс установки заключается в снятии с одной из них тары подходящего размера и вставление ее в углубление 2 стола. Затем, по наполнении тары подлежащими упаковке предметами, края ее заворачиваются и сверху кладется соответствующий кружок, уже снабженный веревочками, после чего пакет перевертывается и завязывается вверху конуса узлом. Вся операция упаковки при помощи предлагаемого приспособления требует, по подсчетам автора, около

15 — 20 сек., причем особенно важную роль здесь играет уже наличие готовой тары.

Кружок из картона или легкой фанеры для тары больших размеров можно снабжать внутри через центр его веревкой, пропуская ее в вершину пакета; при этом получается возможность при хорошей обложке обойтись и без завязки, так как края конического пакета будут хорошо заклеены (фиг. 3).

Предпочтительно изготовление тары с прокладкой в ней (посредством дополнительной бумаги) веревок, которые соединялись бы вверху конуса заранее, а не во время отпуска товара, в удоб. ную для ношения петлю. Тогда надобность в кружках отпадает, особенно для мелких пакетов, путем завязывания концов веревочек, крепко охватывающих весь пакет.

Пр едм ет изобретен и я.

Приспособление для упаковки мелких предметов в коническую бумажную тару, отличающееся применением поворотного около горизонтальной оси стола, снабженного коническим углублением для вкладывания тары.
