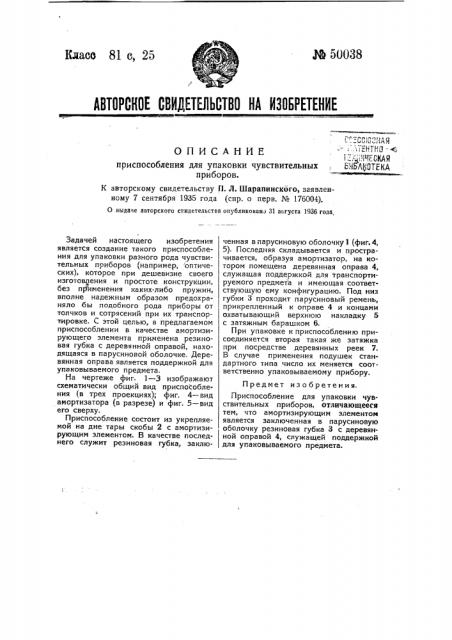

ОПИСАНИЕ приспособления для упаковки чувствительных приборов.

К авторскому свидетельству П. Л. Шарапинскбго, заявленному 7 сентября 1935 года (спр. о перв. № 176004).

0 выдаче авторского свидетельства опубликовано 31 августа 1935 года

Задачей настоящего изобретения является создание такого приспособления для упаковки разного рода чувствительных приборов (например, оптических), которое при дешевизне своего изготовления и простоте конструкции, без применения каких-либо пружин, вполне надежным образом предохраняло бы подобного рода приборы от толчков и сотрясений при их транспортировке. С этой целью, в предлагаемом приспособлении в качестве амортизирующего элемента применена резиновая губка с деревянной оправой, находящаяся в парусиновой оболочке. Деревянная оправа является поддержкой для упаковываемого предмета.

На чертеже фиг. 1 — 3 изображают схематически общий вид приспособления (в трех проекциях); фиг. 4 — вид амортизатора (в разрезе) и фиг. 5 — вид

его сверху.

Приспособление состоит из укрепляемой на дне тары скобы 2 с амортизирующим элементом. В качестве последнего служит резиновая губка, заключенная в парусиновую оболочку 1 (фиг. 4, 5). Последняя складывается и прострачивается, образуя амортизатор, на котором помещена деревянная оправа 4, служащая поддержкой для транспортируемого предмета и имеющая соответствующую ему конфигурацию. Под низ губки 3 проходит парусиновый ремень, прикрепленный к оправе 4 и концами охватывающий верхнюю накладку 5 с затяжным барашком 6.

При упаковке к приспособлению присоединяется вторая такая же затяжка при посредстве деревянных реек 7.

В случае применения подушек стандартного типа число их меняется соответственно упаковываемому прибору.

Предмет из о брете ния.

Приспособление для упаковки чувствительных приборов, отличающееся тем, что амортизирующим элементом является заключенная в парусиновую оболочку резиновая губка 3 с деревянной оправой 4, служащей поддержкой для упаковываемого предмета. игЯ
