Прямоточный парогенератор

Прямоточный парогенератор

Иллюстрации

Показать все

Реферат

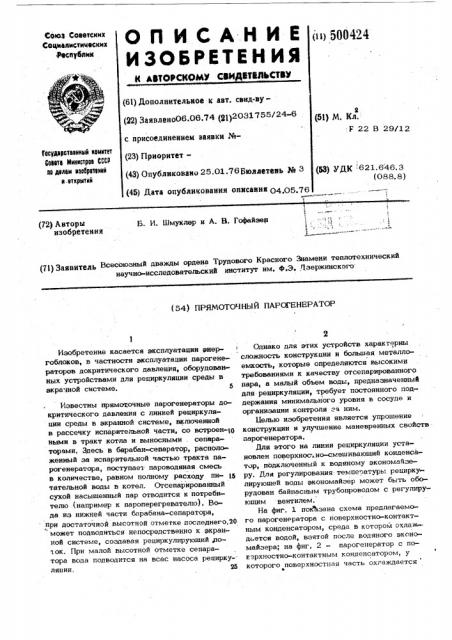

0 П И С А Н И Е < >5004ы

ИЗОБРЕТЕНИЯ

Союз Советских

Соцналнстинеских ттеслубан»

К АВТОРСКОМУ СВИДФТВЛЬСТВУ (Gт) Дополнительное к авт. свид-ву(Я2) Я»явлен{)06,06,74 (Я )2031755/24-б с присоединением заявки ¹(23) Приоритет(43) Опубликовано 25.01,766толдетеиь № 3 (45) Дат» опубликов»ния описании 04 О5 76 (51) М. Кл.

; F 22 В 29/12

7всудврвтввиии1й ивнитвт

Саавтв Иииистрвв СССР вв делен извбратаиий и-втирытий (53) УДК 621.646.3 (088. 8) (72) Авторы изобретения

Б. И. Шмуклер и А. Н. Гофайзен (71) Заявитедь Всесоюзный дважды ордена Трудового Красного Знамени теплотехнический научно-исследовательский институт им. Ф.З,,дзержинского (54) ПРЯМОТОЧНЫ Й ПАР(ХЕНЕРАТОР

Изобретение касается эксплуатации энергоблоков, в частности эксплуатации парогенераторов докритического давления, оборудованных устройствами для рециркуляции среды в экрачной системе. 5

Известны прямоточные парогенераторы докритического: давления с линией рециркуляции среды в экранной системе, включенной в рассечку испарительной части, со встроен-10 ными s тракт котла и выносными, сепараторами. Здесь в барабан-сепаратор, расположенный за испарительной частью тракта парогенератора, поступает пароводяная смесь

s количестве, равном полному расходу питательной воды в котел, Отсепарированный сухой насышенный пар отводится к потребителю (например к пароперегревателю). Вода из нижней части барабана-сепаратора, при достаточной высотной отметке последнего,20 может подводиться непосредственно к экранной системе, создавая рециркулируюший,дочок. При малой высотной отметке сепаратора вода подводится на всас насоса рециркуляции. 25

Однако для этих устройств характерны сложность конструкции и большая металлоемкость, которые определяются высокими требованиями к качеству отсепарированного пара, а малый обьем воды, предназначенный для рециркуляции, требует постоянного поддержания минимального уровня в сосуде и организации контроля за ним.

Белью изобретения является упрошение конструкции и улучшение маневренных свойств парогенератора.

Для этого на линии рециркуляции установлен поверхнос;но-смешиваюший конденсатор, подключенный к водяному экономачзеру. Для регулирования температуры рециркулируюшей воды экономайзер может быть оборудован байпасным трубопроводом с регулируюшим вентилем.

На фиг. 1 показана схема предлагаемого парогенератора с поверхностно-контактным конденсатором, среда в котором охлажд .ется водой, взятой после водяного экономайзера," на фиг, 2 — парогеператор с поверхностно-контактным конденсатором, у которого поверхностная часть охлаждается

500424

Изд. М }

Тираж 549

Подписное

ЦПИИПИ Государственного комитета Совета Министров СССР но делам изобретений и открытий

Москва, 113035, Раушская наб., 4 фндцан ППП «Патент», r. Ужгород, ул. Проектная, 4

Редактор Е Кравцова

Заказ 4921

Составитель Г.СаввФтимский

Техред H.Kàðàíäàøîâà Корректор H.AyK
