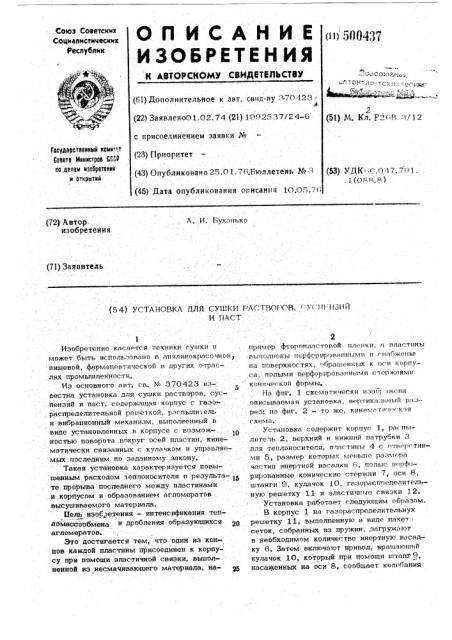

(i» 5((0437

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву 370423 ° (22) Заявлено01.02. 74 (21) 1 992537/24-6 с присоединением заявки №

2 (51) М. Кл. F 26(., М12

Гасударственный хамит;т

Саввтв й(инистрав СССР на делам изабретвний и атхрытий (23) Приоритет (43) Опубликовано 25.01. 76.Бюллетень ¹ 3 (45) Дата опубликования описания 1О.О .7( (53) УДК Ж.0 17.7((1. .; (088.8) (72) Автор.. изобретения

A. И. Буханько (71) Заявитель (54) УСТАНОВКА ДЛЯ СУШКИ РАСТВО!- PB, УС((! ((ЗИИ

И ПАСТ

Изобретение касается техники сушки и может быть использовано в анилинокрасочной . пищевой, фармацевтической и других отрас. лях промышленности, Из основного авт. св. % 370423 из5 вестна установка для сушки растворов, суспензий и паст, содержа цая. корпус с газораспределительной решеч кой,. распыли. ель и вибрационный механизм, выполненный. в виде установленных в корпусе с возможностью поворота вокруг осей пластин, кине- матически связанных с кулачком и управляемых. последним цо заданному закону, Такая установка характеризуется повышенным расходом теплоносителя в результа- 15 те прорыва последнего между пластинами и корпусом и образованием агломератов высушиваемого материала.

Бель изоЯетения — интенсификация тепломассообмена и дробления образующихся агломератов.

Это достигается тем, что один из концов каждой пластины присоединен к корпу- су при помощи эластичной связки, выполненной из несмачиваюшего материала, на- ъ5

2 пример фтороплас тон ой ил . яки, а пластины выполнены перфорированш тми и <.набженьп на поверхностях, обращенных к оси корпуса, нолыми перфорированными счержнями конической формы.

На фиг. 1 схематически изо6! зжсна описываемая установка, вертикальный раз-рез; HB фиг. 2 - то же, кинематн «<.кая схема..

Установка содержит корпус 1, распылитель 2, верхний и нижний патрубки 3 для теплоносителя, пластины 4 с отвд рстиями 5, размер которых меньше размера частиц инертной насадки 6, полые перфорированные конические стержни 7, оси 8, штанги 9, кулачок 10, газораспиеиеиительную решетку 11 и эластичные связки 12, Установка работает следующим образом.

В корпус 1 на газораспределительнук решетку 11, выполненную в виде паке.т, сеток, собранных из пружин, .загружают в необходимом количестве инертную насадку 6. Затем включают привод, вращающий кулачок 10, который при помощи штанг9, насаженных на оси 8, сообщает колебания

ВХ437

Заказ 05 3

Изд. hh ggP Тираж S64 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 113035, Раушская наб., 4

Филйал ППП "Патент г..Ужгород} ул. Проектная, 4

Составитель ЯЯакар

РедактоР .Г.Загребельная"РеД А.Камышникова Норректор 3 Тарасова
