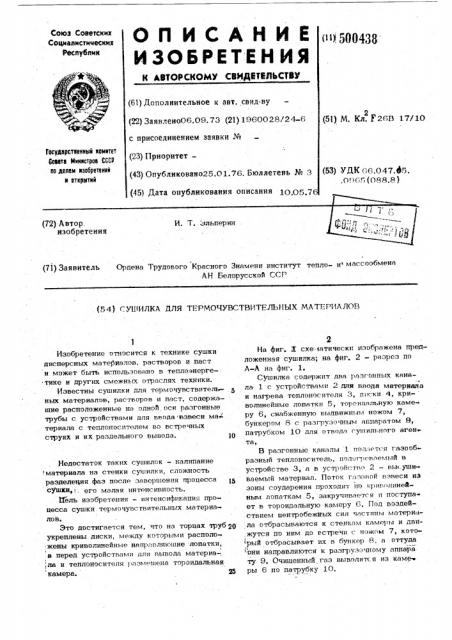

О П И С А Н И Е эиэ 5ОО4З8

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено06.09. 73 (2l) 1960028/24-6 с присоединением заявки № (23) Приоритет— (43) Опубликовано25.01.76. Бюллетень № 3 (45) Дата опубликования описания 10 О 7 (5!) М. Кл. Г26Б 17/10

Государственный комнтет

Совата Мнннстрав СССР по делам нзооретеннй н открытнй (53) у ДК F6,047.45. .0965 (088.8) (72) Автор. изобретения

И. Т. альперин (71) Заявитель Ордена Трудового Красного Знамени институт тепло- и массообменя

А Н Белорусской СС Р (54) СУПэИЛКА ДЛЙ ТЕРМОЧУВСТВИТЕЛЬНЫХ МАТЕРИАЛОВ

Изобретение относится к технике сушки дисперсных материалов, растворов и паст. и может быть использовано в теплоэнергетике и других смежных отраслях техники.

Известны сушилки для термочувствительных материалов, растворов и паст, содержашие расположенные ня одной оси разгонные трубы с устройствами пля ввода взвеси ма териала с теплоносителем во встречных струях и их раздельного вывода. i0

Недостаток таких сушилок — налипание материала на стенки сушилки, сложность разделения фаз после завершения процесса сушки ", его малая интенсивность.

11ель изобретения — интенсификация процесса сушки термочувствительных материалов.

Это достигается тем, что на торцах труб р0 укреплены диски, между которыми располо-.

;жены криволинейные направляющие лопатки, ! а перед устройствами для вывода материа-,, ла и теплоносителя ра;змещена тороидальная камера. 25

На фиг, Х схе, этически изображена предложенная сушилка; на фиг. 2 — разрез по

А-А на фиг, 1.

Сушилка содержит два рязгонных KRHRла 1 с устройствами 2 йля ввода материя а и нагрева теплоносителя 3, диски 4, криволинейные лопатки 5, тороиияльную каме-: ру 6, снабженную выдвижным ножом 7, бункером 8 с разгрузочным аппаратом S, патрубком 10 для отводя сушильного аген та, В разгонные каналы 1 поп;.и-.тся газообразный теплоноситель, IIoë òðñ вяемьэй в устройстве 3, а в устрой«..тво 2 — высушиваемый материал, Поток газовой взвеси иэ эоны соударения проходит но кри нелинейным лопаткам 5, зякручивяетс.я и поступа ет в тороидальную камеру 6. Под воздействием центробежных сил частицы материала отбрасываются к стенкам камеры и дви,жутся по ним до встречи с ножом 7, кото рый отбрасывает их в бункер 8, я оттуйа Эони направляются к ряэгрузо пюму яппара ту 9. Очищенный гяз выволитс.я иэ каме ры 6 по патрубку 10.

3ахаз5053

Иад. P6 ggg Тира S64 подписное

ЦНИШ!И Государственного комитета Совета Министров-СССР по делам изобретений и открытий

Москва, 113035, Раушская иаб., 4.Филиал ППП Патент г. Ужгород, ул. Проектная, 4

Составитель

С.Сенковенко

Реда"тор T.3агре ельнайехред д..Камышникова КоРРектоР З.Тараоо"0
