Качающийся желоб
Иллюстрации
Реферат

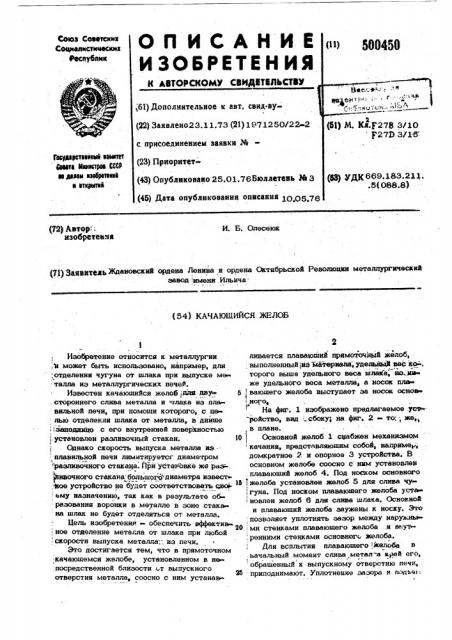

ОП КСАН ИЕ
И ЗОБРЕТЕН ИЯ
К АВТРРСКРМУ СВИДВТВЛЬСТВУ
СОО3 C094tcKN«
Соцвалнстнчесеа
Республик,; ",и
;1ЬА
;61) Дополнительное к авт. свид-ву(22) Заявлено23.11.73 (21) 1971250/222
3/10
3/1.5 с присоединениен заявки ¹(23) Приоритет(43) Опубликовано 25.01.76Бвллетеиь М 3
Гасуйэр«т««««вй «еб«пег
Ефесе М««кт а Саса ю д«ма «з«брет«««» а OTKpbITNIl
83.21 1.
88.8) (46) Дата опубликования описания 1005 7 (72) Автор; изобретения
И. Б, Олесеюк (54) КАЧАЮШИИСЯ ЖЕЛОБ
Изобретение относится к металлургии ,и может быть использовано, например, для
;отделения чугуна от шлака при выпуске ме талла из металлургических печей, Известен качающийся желоб дпа дву. стороннего слива металла и umph:à иэ пла вильной печи, при помощи которого, с це лью отделения шлака от металла, в днище !заподдицо с его внутренней поверхностью установлен раэливочный стакан.
Однако скорость выпуска металла иэ-! плавильной печи лимитируетсг диаметром
",:разливочного стакаца. При установке же ра ) явочного стакана большогс " диаметра извесь ,Фое устройство не будет соответствовать сво ему назначению, так как в результате образования воронки в металле в зоне стакьна шлак не будет отделяться от металла.
Цель изобретения - обеспечить эффектив; ное отделение металла от шлака при любой
1 скорости выпуска металла.. из печи.
Это достигается тем, что в прямоточном качающемся желобе, установленном в не ,посредственной близости от выпускного отверстия металла, соосно с ним устанав ливается плавающий прямоточный желоб, выполненный иэ материала, удельными вес ico-, торого выше удельного веса шжнй, .йо.юв же удельного веса металла, а носок пль»
5 j ваюшего желоба выступает за носок основ ного е
На фиг. 1 изображено предлагаемое усч. ройство, вид:.сбоку; на фиг. 2 то;, же,, в плане.
10 Основной желоб 1 снабжен механизмом качания, нредставляюшим собой, например, домкратное 2 и опорное 3 устройства. В основном желобе соосно с ним установлен плавающий желоб 4. Под носком основного
l6 !желоба установлен желоб 5 для слива чу
1гуна. Под носком плавающего желоба усть» новлен желоб 6 для слива шлака. Основной и плавающий желоба заужены и носку. Это позволяет уплотнять зазор между наружны
20 ми стенками плавающего желоба и внуч . ренними стенками основногс желоба.
Для всплытия плавающего желоба в начальный момент слива метал".а край его, обращенный к выпускному отверстию печи, . приподнимают. Уплотнение зазора и подъе: (71) Заявитель Ждановский ордена Ленина и ордена Октябрьской Революпии металлургический завод имени . Ильича
Изд. И//
Заказ 5Я)7
ТнРаж 752
Подонс кое
IfIlHH1lH Государственного комитета Совета Министров СССР. ио делам изобретений и открыта..
Москва, 113035, Раушская наб., 4
Филиал ППП "Патент", г. Ужгород, ул, Проектная, 4
Реда кто Р T.ôàéååâà
М
Составнтеяв 83(о ехред ИД араидашо а КоРРектоР 1т Б >акиииа
