Реферат

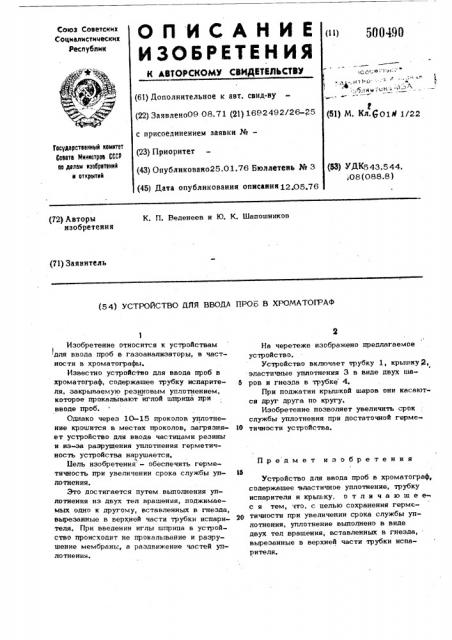

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Соцналистическик

Республик

500490

r се е: :":

-, - н т т н

;,б.,и и, ю; !

„- (1А (61) Дополнительное к авт. свид-ву (22) Заявлено09 08.71 (21) 1692492/26-25 с присоединением заявки №вЂ” (23) Приоритет (43) Опубликоваио25.01.76 Бтоллетеиь № 3 (45) Дата опубликования описания 12.05,76

8 (51) М Кл т;т014 1/22

Государстввнный комнтет

Сванте Мнинстроа СССР ао делам ноорвтвннв

N OTKPbITNN (53) УД%э 43,544.

i08(088.8) К, П. Веденеев и Ю. К, Шапошников (72) Авторы изобретения (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ВВОДА ПРОь В ХРОМАТОГРАФ

I.

Изобретение относится к устройствам для ввода проб в газоанализаторы, в частности в хроматографы.

Известно устройство для ввода проб в хроматограф, содержашее трубку испарителя, закрываемую резиновым уплотнением, которое прокалывают иглой шттрица при вводе проб.

Однако через 10-15 проколов уплотнение крошится в местах проколов, загрязняет устройство для ввода частицами резины и из-за разрушения уплотнения герметичность устройства нарушается. I

Цель изобретения — обеспечить герметичность при увеличении срока службы уплотнения.

Это достигается путем выполнения уплотнения из двух тел вращения, поджимаемых одно к другому, вставленных в гнезда, вырезанные в верхней части трубки испарителя. При введении иглы шприца в устройство происходит не прокалывание и разрушение мембраны, а раздвижение частей уплотнения.

На черетеже изображено предлагаемое устройство.

Устройство включает трубку 1, крышку ?, эластичные уплотнения 3 в виде двух ша5 ров и гнезда в трубке 4.

При поджатии крышкой шаров они касаются друг друга по кругу.

Изобретение позволяет увеличить срок службы уплотнения при достаточной гермеl0 тичности устройства.

Предмет изобретения

l5

Устройство для ввода проб в хроматограф, содержащее ластичное уплотнение, трубку испарителя и крышку, о т л и ч а ю ш е е» с я тем, что, с целью сохранения гермерО тичнос1и при увеличении срока службы уплотнения, уплотнение выполнено в виде двух тел вращения, вставленных в гнезда, вырезанные в верхней части трубки испарителя.
