Реферат

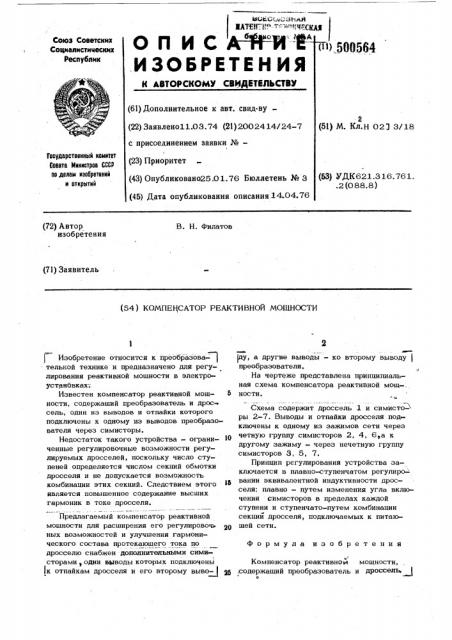

klCit. С мг "3 п АЯ

ИАТЕй: Б".-"-= *:КЧ".СК,Ц(О П И С Й - И - Й

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических

Республик (").500564

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено11.03.74 (2l) 2002414/24-7 с присоединением заявки №| (23) Приоритет (43) Опубликовано25.01.76 Бюллетень № 3 (45) Дата опубликования описания 14.04.76

2 (51) М. КЛ.Н 02 J 3/18

Гооудорственный комитет

Совета Министров СССР оо делим иэооретений и открытий (53) УДК621.316.761. .2 (088.8) (72} Автор изобретения

В. Н. Филатов (71) Заявитель (54) КОМПЕЦСАТОР РЕАКТИВНОЙ МОЩНОСТИ (Изобретение относится к преобразовательной технике и предназначено для регулирования реактивной мощности в электроустановках;.

Известен компенсатор реактивной мош- 5 ности, содержаший преобразователь и дрос сель, один из выводов и отпайки которого подключены к одному из выводов преобразователя через симисторы.

Недостаток такого устройства — ограни- Ю ченные регулировочные возможности регулируемых дросселей, поскольку число ступеней определяется числом секций обмотки дросселя и не допускается возможность комбинации этих секций. Следствием этого является повышенное содержание высших гармоник в токе дросселя.

Предлагаемый компенсатор реактивной мошности для расширения его регулировоч ных возможностей и улучшения гармонического состава протекающего тока по дросселю снабжен дополнительными симисторами одни вЫводы которых подключены

l к отпайкам дросселя и его второму выво- 26 йу, а другие выводы — ко второму выводу j преобразователя.

На чертеже представлена принципиальная схема компенсатора реактивной мош-. ности, Схема содержит дроссель 1 и симисто- ры 2-7. Выводы и отпайки дросселя подключены к одному из зажимов сети через четную группу симисторов 2, 4, б а к другому зажиму — через нечетную группу симисторов 3, 5, 7, Принцип регулирования устройства заключается в плавно-ступенчатом регулиро- вании эквивалентной индуктивности дросселя: плавно — путем изменения угла включения симисторов в пределах каждой ступени и ступенчато-путем комбинации секций дросселя, подключаемых к питаюшей сети.

Формула изобретения ь

Компенсатор реактивнои мошности, содержаший преобразователь и дроссепт о

5ООЗ64

-и

Составитель В.Скляревский

РедакторТ.3агребельнаяТехред Е.Подурущина Корректор Л,Брахнина

Изд. М PgP Тираж 882 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР яо делам изобретений и открытий

Москва, 113035, Раушская наб., 4

Предприятие «Патент», Москва, Г-59, Бережковская наб., 24

1один из выводов и отпайки которого под ключены к одному из выводов преобразователя через симисторы, о т л и ч а ю. шийся тем, что, с целью расширения его регулировочных возможностей, " с он снабжен дополнительными симисторами, одни выводы которых подключены к отпайкам дросселя и его второму выводу, а другие выводы - ко второму вы воду преобразователя.
