Реферат

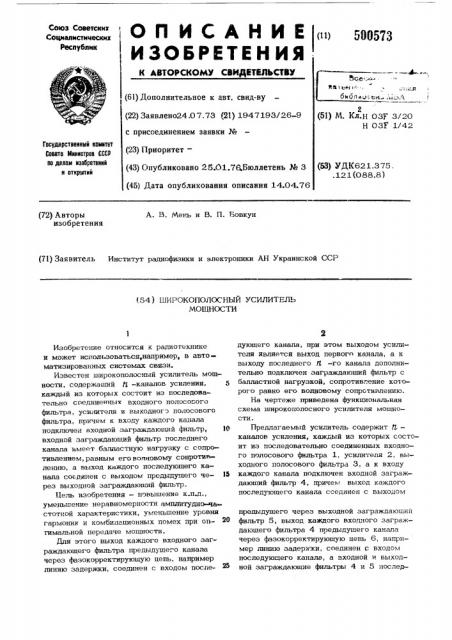

IОП ИСАНИЕ (11) 5®573

РеспуЕк

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено24.07.73 (21) 1947193/26-9 с присоединением заявки № (23) Приоритет— (43) Опубликовано 28.01.76 Бюллетень № 3 (45) Дата опубликования описания 14.04.76

2 (51) M. Кл.Н 037 3/20

Н ОЗГ 1/42

Госудлрственный номнтет

Совотв Инннстров СССР оо долам нзобретоннй н отнропнй (53) УДК621.375, . 12 1 (088.8) (?2) Авторы изобретения

А. В. Мень и В. П. Бовкун (71) Заявитель Институт радиофизики и электроники АН Украинской CCP (54) ШИРОКОПОЛОСНЫЙ УСИЛИТЕЛЬ

МОЩНОСТИ

Изобретение относится к радиотехнике и может использоваться, например, в автоматизированных системах связи.

Известен широкополосный усилитель мошности, содержаший Ц -каналов усиления, 5 каждЫй из которых состоит из цоследовательно соединенных входного полосоввого фильтра, усилителя и выходного полосового фильтра, причем к входу каждого канала подключен входной заграждаюший фильтр, 10 входной заграждаюший фильтр последнего канала имеет балластную нагрузку с сопротивлением, равным его волновому сопротивлению, а выход каждого последуюшего канала соединен с выходом предьтдушего че- 15 рез выходной заграждаюший фильтр.

Цель изобретения — повышение к.п.д., уменьшение неравномерности амплитудноча стотной характеристики, уменьшение уровня гармоник и комбинационных помех при оп- 0 гимальной передаче мощности.

Для этого выход каждого входного заграждаюшего фильтра предыдушего канала через фазокорректирующую цепь, например линию задержки, соединен с входом последуюшего канала, при этом выходом усилителя является выход первого канала, а к выходу последнего л, -го канала дополнительно подключен заграждаюший фильтр с балластной нагрузкой, сопротивление которого равно его волновому сопротивлению.

На чертеже приведена функциональная схема широкополосного усилителя мошности.

Предлагаемый усилитель содержит /1,— каналов усиления, каждый из которых состоит из последовательно соединенных входного полосового фильтра l, усилителя 2, выходного полосового фильтра 3, а к входу каждого канала подключен входной заграждающий фильтр 4, причем выход каждого последуюшего канала соединен с выходом предыдушего через выходной заграждаюшии фильтр 5„ выход каждого входного заграждаюшего фильтра 4 предыдушего канала через фазокорректируюшую цепь 6, например линию задержки, соединен с входом последуюшего канала, а входной и выходной заграждаюшие фильтры 4 и 5 послед5ОО573

Фазирование предыдущего и последующего каналов, необходимое в узких полосах около смежных частот, на которы х коэффициенты передачи каналов равны, осуществля5 ется фазокорректирующей цепью 6, которая, например, выполняется в виде линии задержки. него tl -го канала имеют балпастную нагрузку- 7 с сопротивлением, равным их волновому сопротивлению. Выходом широкополосного усилителя мощности является выход первого канала.

Устройство работает следующим образом. Согласованный фильтр, состоящий из входных полосового и заграждающих фильтров 1 и 4 канала ответвляет через входной полосовой фильтр 1 только определен- 10 ную полосу частот возбудителя, а остальные частоты через вхОдной заграждаюший фильтр

4 поступают на согласованный фильтр, состоящий из входного полосового и заграждаюшего фильтров последующего канала. 15

Сигналы. поступающие на входы выходных полосового и заграждающего фильтров 3 и

5, образующих соответствующий согласован« ный фильтр, суммируются. На частоте настройки каждогс согласованного фильтра результирующий сигнал определяется только

cBoHM mrxogHbrM noaocoBb>M фильтром 3, а при больших отстройках по частоте — тольКо выходным заграждающим фильтром 5, HG который поступает сигнал от согласованного фильтра, состоящего из выходных полосового и заграждающего фильтров 3 и 5 последующего канала. При частоте возбудителя, находящейся между частотами настройки двух согласованных фильтров, образованных выходными полосовым и эаграждаюшим фильтрами 3 и 5 предыдущего и последующего каналов, результирующий сигнал определяетcs суммой сигналов выходного полосового фильтра 3 и выходнск о эаграждающегофильтЛЬ ра 5 предыдущего канала, при этом сигнал на входе выходного заграждаюшего фильтра

5 предыдущего канала определяетсч выходным полосовым фильтром 3 последующего канала.

Формула изобретения

Широкополосный усилитель мощности, содержащий и -каналов усилиния, каждый из которых состоит из последовательно соединенных входного полосового фильтра, усилителя и выходного полосового фильтра, причем к входу каждого канала подключен входной заграждающий фильтр, входчой заграждаюший фильтр последнего канала им ет балластную нагрузку с сопротивлением, равным его волновому сопротивлению, а выход каждого последующего канала соединен с выходом предыдущего через выходной заграждаюший фильтр, о т л и ч а ю щ и йс я тем, что, с целью повышения к.п.д., уменьшения неравномерности амшпнудночастотной характеристики, уменьшения уровня гармоник и комбинационных помех при оптимальной передаче мощности, выход каждого входного эаграждаюшего фильтра предыдущего канала через фазокорректирумшую цепь, например линию задержки, соединен с входом последующего канала, при этом выходом усилителя является выход первого канала, а к выходу последнего

ft -го канала дополнительно подключен заграждающий фильтр сбалластной нагрузкой, сопротивление которой равно его волновому сопротивлению.
