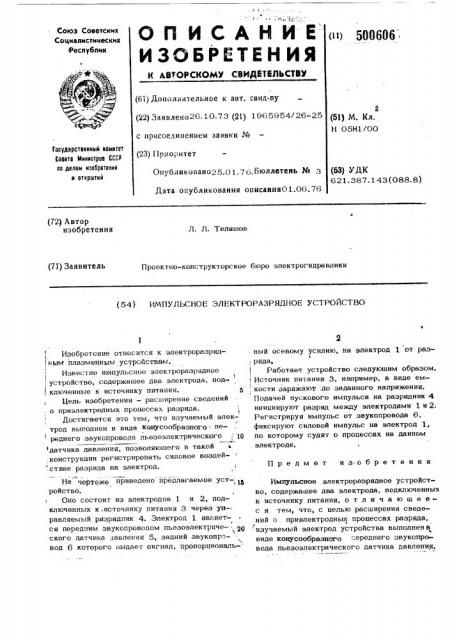

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (13) 500606

Союз Советских

Социапистииеских

Республик (61) Дополнительное к авт, свид-ву (22) Заявлено26 10 73 (21) 1965954/26-25 с присоединением заявки №

2 (51) М. Кл.

Н 05Н1/00

Государственной номнтет

Совото Мнннстроо СССР оо делам нзооротеннй н отнрытнй (23) 11рноритет (53) УДК

6 2 1. 387. 1 43 (088. 8) Опубликовано25.01.76.Бюллетень № 3

Дата опубликования описаяия01.06.76 (72) Автор изобретения

Л. Л. Теляшов (71) Заявитель

Проектно-конструкторское бюро электрогидравлики (54) ИМПУЛЬСНОЕ ЭЛЕКТРОРАЗРЯДНОЕ УСТРОЙСТВО

Изобретение относится к электрорвэрядL.

I ным плазменным устройствам. !

Известно импульсное электроразрядное

1 (устройство, содержащее двв электрода, подключенные к источнику питания. 5

Цель изобретения — расширение сведений .о приэлектродных процессах разряда.

Достигается это тем, что изучаемый алекг трод выполнен в виде конусообразного переднего звукопроводв пьезоэлектрического, 10 датчика давления, позволяю|пего в такой .конструкции регистрировать силовое воздей ствие разряда на электрод.

На чертеже приведено предлагаемое устройство.

Оно состоит иэ электродов 1 и 2, подключенных к,источнику питания 3 через управляемый разрядник 4. Электрод 1 является передним эвукопроводом пьезоэлектриче-- . gp ского датчика давления 5, задний звукопровод 6 которого выдает сигнал, пропорциональный осевому усилию, на электрод 1 от раэФ, ряда, Работает устройство следуюшим образом. (! Источник питания 3, например, в виде ем(, кости заряжают . до заданного напряжения.

Подачей пускового импульса на разрядник 4 инициируют разряд между электродами 1 и 2.

Регистрируя импульс от эвукопровода 6, фиксируют силовой импульс на электрод 1, по которому судят о процессах на данном электроде.

Предмет изобретения

Импульсное электроразрядное устройство, содержашее два электрода, подключенных к источнику питания, о т л и ч а ю ш е ес я тем, что, с целью расширения сведений о приэлектродных.процессах разряда, P с изучаемый электрод устройства выполнен в виде конусообразного —:.ереднего звукопровода пьезоэлектрического датчика давления.

Составитель g p gl !ä

Техред Т.Куридко

Редактор E.Гончар! корректор Л.Бре..нина

Заказ 55 0

Изд PA3/

Тираж 1029 Подписное

Е!1!И!1Г1!1 I oñóëíðñòâåííoãî комитста Совета Мииистров СССР ио делам изобр 1сиий и открытий

Москва, 11303"., Рау искав иаб.,

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4.
