Средство для защиты кожевенных материалов от ионизирующего излучения

Средство для защиты кожевенных материалов от ионизирующего излучения

Иллюстрации

Показать все

Реферат



<>500735

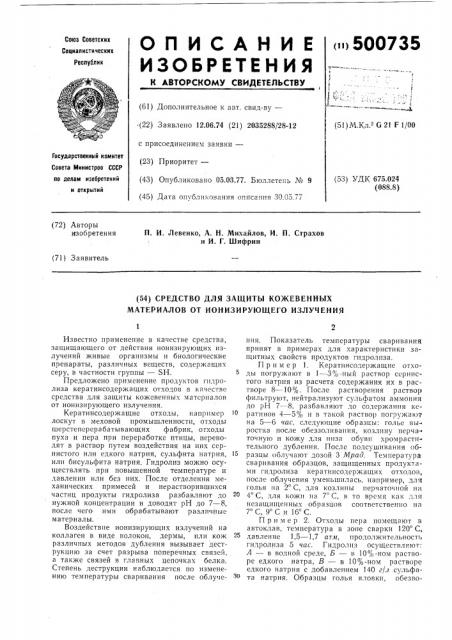

ОП ИСАН И Е

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ъ (61) Дополнительное к авт. свид-ву— (22) Заявлено 12.06.74 (21) 2035288/28-12 (51)М.Кл.2 С 21 F 1/00 с присоединением заявки— (23) Приоритет— (43) Опубликовано 05.03,77. Бюллетень № 9 (45) Дата опубликования описания 30.05.77

Государственный комитет

Совета Министров СССР по делам изобретений н открытий (53) УДК 675.024 (088.8) (72) Авторы изобретения

П. И, Левенко, A. H. Михайлов, И. П. Страхов и И. Г. Шифрин (71) Заявитель (54) СРЕДСТВО ДЛЯ ЗАЩИТЫ КОЖЕВЕННЫХ

МАТЕРИАЛОВ ОТ ИОНИЗИРУЮЩЕГО ИЗЛУЧЕНИЯ

Известно применение в качестве средства, защищающего от действия ионизирующих излучений живые организмы и биологические препараты, различных веществ, содержащих серу, в частности группы — SH.

Предложено применение продуктов гидролиза кератинсодержащих отходов в качестве средства для защиты кожевенных материалов от ионизирующего излучения.

Кератинсодержащие отходы. например лоскут в меховой промышленности, отходы шерстепсрерабатывающих фабрик, отходы пуха и пера при переработке птицы, переводят в раствор путем воздействия на них сернистого или едкого натрия, сульфита натрия, илн бисульфита натрия. Гидролиз можно осуществлять при повышенной температуре и давлении или без них. После отделения механических примесей и нерастворившихся частиц продукты гидролиза разбавляют до нужной концентрации и доводят рН до 7 — 8, после чего ими обрабатывают различныс материалы.

Воздействие ионизирующих излучений на коллаген в виде волокон, дермы, или кож различных методов дубления вызывает деструкцию за счет разрыва поперечных связей, а также связей в главных цепочках белка.

Степень деструкции наблюдается по изменению температуры сваривания после облучспия. Показатель температуры сваривания принят в примерах для характеристики защитных свойств продуктов гпдролпза.

Пример 1. Кератинсодержащие отходы погружают в 1 — 3%-ный раствор ссрннстого натрия из расчета содержания их в растворе 8 †10% . После растворения раствор фильтруют, нейтрализуют сульфатом аммония до рН 7 — 8, разбавляют до содержания ксратинов 4 — 5% н в такой раствор погружают на 5 — 6 час, следующие образцы: голье выростка после обеззоливапия, козлину перча точную и кожу для низа обуви хромрастительного дубления. После подсушивання ооразцы облучают дозой 3 Мрад. Температура сваривания образцов, защищенных продуктами гидролиза кератинсодержаших отходов, после облучения уменьшилась, например, для голья на 2 С, для козлины перчаточной н»

4 С, для кожи па 7 С, в то врсмя как для незащищенных образцов соответственно на

7 С, 9 С и 16 С.

Пример 2. Отходы пера помещают в автоклав, температура в зоне сварки 120 С, давление 1,5 — 1,7 атм, продолжительность гидролиза 5 час. Гидролпз осуществляют:

А — в водной среде, Б — в 10%-ном растворе едкого натра,  — в 10%-ном растворе едкого натрия с добавлением 140 г/л сульфазо та натрия. Образцы голья яловкп, обезво500735

Формула изобретения

Составитель С. Чекушко

Текред Л. Кочемирова

Корректор И. Снмкина

Редактор О. Стеннна

Заказ 279 933 Изд Ме 464 Тираж 609 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 5К-35, Раушская наб., д. 4/5

Тип. Харьк. фил. пред. «Патент» женные ацетоном, пропитывают 5о/о-ным раствором гидролизата, после чего облучают дозой 3 Мрад. Изменение температуры сваривания после облучения для образцов, обработанных защитным средством, составляет для гндролизата А 7 С, для гидролизата Б 4 С, для гидролиза В 5 С, а для необработанных — 19 С.

Применение продуктов гидролиза кератинсодержащих отходов в качестве средства для защиты кожевенных материалов от ионизир у ю ще го излучения.
